Микрорегулятор давления. Серия M






Микрорегуляторы давления
Серия M

Присоединение G1/8, G1/4

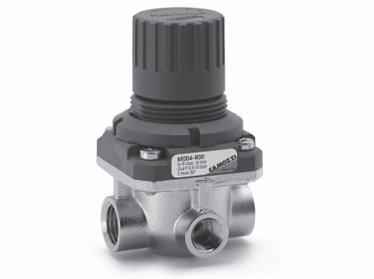

Микрорегуляторы давления, Серия M

Посмотреть стоимость
и наличие
микрорегуляторов давления, серия M



Просмотреть цены на микрорегуляторы давления, серия M



- Присоединительные размеры G1/8, G1/4, резьбовое отверстие для присоединения манометра

- Микрорегуляторы поставляются трех типов:
без сброса давления;
с прецизионной регулировкой,со сбросом давления;
VS (с быстрым сбросом давления)

Регулятор давления Camozzi. Серия M



Исполнение VS используется для установки между распределителем и цилиндром или емкостью для обеспечения повышенного расхода при сбросе давления.
Эти регуляторы могут монтироваться непосредственно на трубопроводах или на панели. Используется преимущественно в пневмосистемах с малым потреблением сжатого воздуха.

Общие характеристики регуляторов серии M:

Конструкция

мембранного типа

Материалы

корпус – латунь,  пружина – нержавеющая сталь, уплотнительное кольцо – NBR

Присоединение

G1/8, G1/4

Масса

0,235 кг

Установка

в любом положении

Рабочая температура

-40°C ÷ 50°C

Давление на входе

0 ÷ 16 бар

Давление на выходе

0,5 ÷ 10 бар

Номинальный расход

см. график

Сброс давления на выходе

стандарт

Кодировка для заказа:



M

0

04

-

R

0

0



M

Серия
0 Размер

04

Присоединение:
08 = G1/8
04 = G1/4
R

Регулятор

0

Рабочее давление:
0 = 0.5 ÷ 10 (стандарт)
1 = 0 ÷ 4
2 = 0 ÷ 2
7 = 0.5 ÷ 7

0

Конструктивное исполнение:
0 = со сбросом давления
1 = без сброса давления
5 = прецизионная регулировка (только для G1/4)

Исполнение:
= без быстрого сброса давления
VS = с быстрым сбросом



Расходные характеристики



Расходные характеристики микрорегуляторов давления, Серия M

Расходные характеристики микрорегуляторов давления, Серия M

Для Мод. M004-R00
Pa = Давление на входе (10 бар)
Pr = Давление на выходе
Qn = Расход

Для Мод. M008-R00
Pa = Давление на входе (10 бар)
Pr = Давление на выходе
Qn = Расход



Микрорегулятор Серия M



Микрорегулятор, Серия M

PR01 = регулятор без сброса давления
PR02 = регулятор со сбросом
PR03 = регулятор со сбросом и обратным клапаном

Модель A B C F G I L M N R S U
M008-R00
M008-R01
76 37 39 10 27 28 M30x1,5 45 45 3 0 ÷ 6 G1/8
M004-R00
M004-R01
76 37 39 10 27 28 M30x1,5 45 45 3 0 ÷ 6 G1/4
