Aircrafter company

Мы ценим Ваше время, поэтому уже на стадии проработки любых систем управления мы указываем точные сроки изготовления и поставки оборудования.

Готовые сборки блоков подготовки серии MCМонтажный кронштейн MC104-ST

Крепежные фланцы. Серия MC
Увеличить


Крепежные фланцы. Серия MC




Крепежные фланцы. Серия MC

Присоединение G1/4 - G3/8 - G1/2

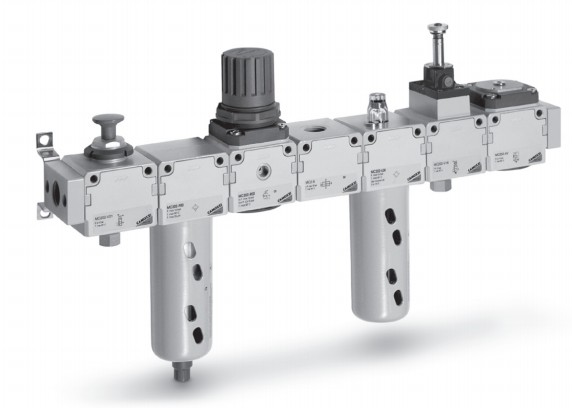

Camozzi. Крепежные фланцы серии MС

Посмотреть стоимость
и наличие
крепежных фланцев. Серия MC



Просмотреть цены на крепежные фланцы. Серия MC



Состав комплекта:

- Крепежный фланец (левый) - 1шт.

- Крепежный фланец (правый) - 1шт.

- Винты крепления - 4шт.

- Уплотнительные кольца - 2шт.



Крепежные фланцы
MC104-FL



Просмотр крепежных фланцев модели MC104-FL в 3D

Просмотр модели в 3D



Крепежные фланцы
MC238-FL



Просмотр крепежных фланцев модели MC238-FL в 3D

Просмотр модели в 3D



Крепежные фланцы
MC202-FL



Просмотр крепежных фланцев модели MC202-FL в 3D

Просмотр модели в 3D



Описание креплений
для серии MC



Просмотр каталога в pdf креплений для серии MC

Просмотр в PFD

Скачать модель крепежных фланцев MC104-FL в формате IGES

Скачать модель в IGES

Скачать модель крепежных фланцев MC238-FL в формате IGES

Скачать модель в IGES

Скачать модель крепежных фланцев MC202-FL в формате IGES

Скачать модель в IGES




Скачать чертеж крепежных фланцев MC104-FL в формате DWG

Скачать чертеж в DWG

Скачать чертеж крепежных фланцев MC238-FL в формате DWG

Скачать чертеж в DWG

Скачать чертеж крепежных фланцев MC202-FL в формате DWG

Скачать чертеж в DWG




Блоки подготовки Серии MС могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MС.


Для крепления к плоскости блоков подготовки воздуха с фланцами, необходимо использовать монтажный кронштейн MC104-ST.

Общие характеристики крепежных фланцев серии MC:



Конструкция

модульная

Порты

G1/4 - G3/8 - G1/2

Материал

корпус - алюминиевый сплав, уплотнения - NBR

Установка

любая

Вес

G1/4 - 72гр. G3/8 - 156гр. G1/2 - 146гр.

Среда

сжатый воздух

Гарантия

1 год

Срок поставки

в наличии

Дополнительный элемент крепления

MC104-ST

Кодировка для заказа крепежных фланцев серии MC:



2

02

-

FL



MC

Серия
2 Размер:
1 = G1/4"
2 = G3/8" - G1/2"

02

Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"

-



FL

Крепежные фланцы

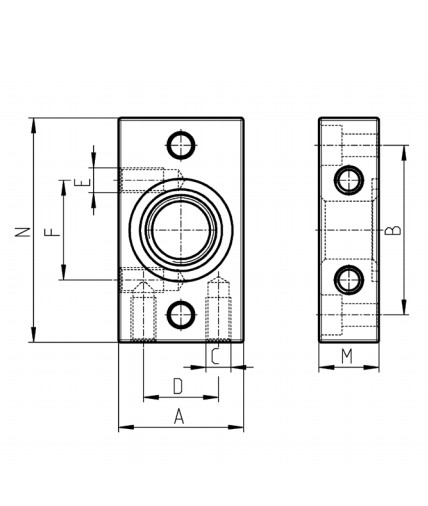

Габаритные размеры крепежных фланцев серии MC:



Габаритные размеры крепежных фланцев серии MC



Модель A B С D N M U
MC104-FL 25 34 M5 15 45 12 G1/4"
MC238-FL
MC202-FL
35 44,5 M5 20 60 14 G3/8"
G1/2"
