Клапан мягкого пуска. Серия MС




Клапаны мягкого пуска. Серия MC.

Присоединение G1/4 - G3/8 - G1/2


Camozzi. Клапан мягкого пуска. Серия MC

Посмотреть стоимость
и наличие
клапанов мягкого пуска, серия MC



Просмотреть цены на клапаны мягкого пуска, серия MC



- Плавное увеличение давления в системе при пуске;

- Возможность подключения реле давления в порт G1/8;

- Высокая пропускная способность;

- Модульная сборка;

- Компактные размеры.



Клапан мягкого пуска
модель MC104-AV



Просмотр модели клапана мягкого пуска MC104-AV в 3D

Просмотр модели в 3D



Клапан мягкого пуска
модель M238-AV



Просмотр модели клапана мягкого пуска MC238-AV в 3D

Просмотр модели в 3D



Клапан мягкого пуска
модель M202-AV



Просмотр модели клапана мягкого пуска MC202-AV в 3D

Просмотр модели в 3D



Описание клапанов мягкого пуска
серии MC



Просмотр каталога в pdf клапанов мягкого пуска серии MC

Просмотр в PFD

Скачать модель клапана мягкого пуска MC104-AV в формате IGES

Скачать модель в IGES

Скачать модель клапана мягкого пуска MC238-AV в формате IGES

Скачать модель в IGES

Скачать модель клапана мягкого пуска MC202-AV в формате IGES

Скачать модель в IGES




Скачать чертеж клапана мягкого пуска модели MC104-AV в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана мягкого пуска модели MC238-AV в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана мягкого пуска модели MC202-AV в формате DWG

Скачать чертеж в DWG



Блоки подготовки воздуха Серии MС характеризуются компактным размерами в сочетании с высокой производительностью. Корпус из алюминиевого сплава позволил создать надежный продукт в сочетании с легкостью и прочностью. Визуальный контроль жидкости в стаканах блоков подготовки Серии MC производится через специальные прозрачные окна.

Блоки подготовки Серии MС могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MС.

Клапан мягкого пуска позволяет избежать поломок оборудования и травмирования персонала при включении пневматической системы с цилиндрами. Клапан мягкого пуска делает возможным постепенно увеличивать давление в пневматической системе до 50% от входного значения, после чего величина давления скачком увеличивается до магистрального (100%). Обычно клапан мягкого пуска устанавливается после блока подготовки воздуха.

Реле давления PM11-NA (н.о.) или PM11-NC (н.з.) могут быть установлены в верхней части клапана вместо заглушки в отверстие G1/8. Для сброса воздуха следует использовать клапан безопасности 3/2, устанавливаемый перед клапаном мягкого пуска.


Общие характеристики клапанов мягкого пуска серии MC:



Конструкция

модульная

Порты

G1/4 - G3/8 - G1/2

Материал

корпус - алюминиевый сплав, накладка - технополимер, уплотнения - NBR

Установка

в любом положении, монтаж к поверхности прямой или с помощью дополнительных фланцев

Функция

плавное увеличение давления в пневматической системе до 50% от входного значения, далее увеличение скачком до входного

Порт для реле давления

Все модели - G1/8

Рабочее давление

2 - 10 бар

Рабочая температура

0°C - 50°C при давлении до 10 бар

Номинальный расход

MC104-AV - 1850 нл/мин
MC238-AV - 5000 нл/мин
MC202-AV - 5100 нл/мин

Вес

MC104-AV - 275 гр.
MC238-AV - 566 гр.
MC202-AV - 544 гр.

Условие эксплуатации

перед клапаном мягкого пуска устанавливать фильтр 25мкр.

Среда

сжатый воздух

Гарантия

1 год

Кодировка для заказа клапана мягкого пуска серии MC:



2

02

-

AV



MC

Серия
2 Размер:
1 = G1/4"
2 = G3/8" - G1/2"

02

Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"

-



AV

Клапан мягкого пуска





График зависимости давления от времени клапанов мягкого пуска серии MC:



График зависимости давления от времени клапанов мягкого пуска серии MC

A = 5 оборотов
B = 4 оборота
C = 3 оборота
D = 2 оборота
E = 1 оборот
Константа К на графике показывает количество оборотов регулировочного винта для достижения требуемого времени нагнетания при входном давлении 6 бар. Разброс значений входного давления может вызвать изменение времени нагнетания на ± 20%.

Mодели: MC104-AV, MC238-AV, MC202-AV.






Примеры расчета времени нагнетания клапанов мягкого пуска серии MC:



Примеры расчета времени нагнетания клапанов мягкого пуска серии MC

Пример: MC104-AV
V = 5 л
t = 16 с
K = t / V = 16 / 5 = 3,2
g = количество оборотов винта
Используя график значений К, определяем, что количество оборотов регулировочного винта будет приблизительно равно 1,8.
Пример: MC238-AV, MC202-AV
V = 5 л
t = 10 с
K = 10/5 = 2
g = количество оборотов винта
Используя график значений К, определяем, что количество оборотов регулировочного винта будет приблизительно равно 2,.

Mодели: MC104-AV, MC238-AV, MC202-AV.

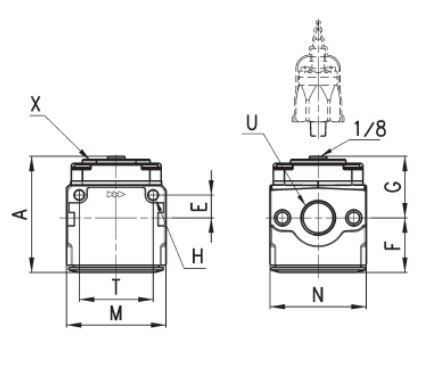

Габаритные размеры клапанов мягкого пуска серии MC:



Габаритные размеры клапанов мягкого пуска серии MC

X - винт регулировки по времени

Модель A E F G H M N T U
MC104-AV 59,5 11 28,5 31 4 45 45 35 G1/4"
MC238-AV
MC202-AV
72,5 14 34 38,5 5 62 60 46 G3/8"
G1/2"
