Клапаны безопасности. Серия MC.

Присоединение G1/4 - G3/8 - G1/2


Camozzi. Клапаны безопасности, серия MC

Посмотреть стоимость
и наличие
клапанов безопасности, серия MC



Просмотреть цены наn клапаны безопасности, серия MC



- Варианты управления: ручное, пневматическое, электропневматическое;

- Любые варианты напряжения для электромагнитного клапана безопасности;

- Высокая пропускная способность;

- Модульная сборка;

- Компактные размеры.

Ручной
Клапан
безопасности
MC104-V01

Просмотр модели клапана безопасности MC104-V01 в 3D

Просмотр модели в 3D

Электропневматический
Клапан
безопасности
MC104-V16

Просмотр модели клапана безопасности MC104-V16 в 3D

Просмотр модели в 3D

Пневматический
Клапан
безопасности
MC104-V36

Просмотр модели клапана безопасности MC104-V36 в 3D

Просмотр модели в 3D

Описание
клапанов
безопасности
серии MC

Просмотр каталога в pdf клапанов безопасности серии MC

Просмотр в PFD

Скачать модель клапана безопасности MC104-V01 в формате IGES

Скачать модель в IGES

Скачать модель клапана безопасности MC104-V16 в формате IGES

Скачать модель в IGES

Скачать модель клапана безопасности MC104-V36 в формате IGES

Скачать модель в IGES

Просмотр в виде книге описание клапанов безопасности серии MC

Просмотр в виде книги

Скачать чертеж клапана безопасности MC104-V01 в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана безопасности MC104-V16 в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана безопасности MC104-V36 в формате DWG

Скачать чертеж в DWG

Ручной
Клапан
безопасности
MC238-V01

Просмотр модели клапана безопасности MC104-V01 в 3D

Просмотр модели в 3D

Электропневматический
Клапан
безопасности
MC238-V16

Просмотр модели клапана безопасности MC104-V16 в 3D

Просмотр модели в 3D

Пневматический
Клапан
безопасности
MC238-V36

Просмотр модели клапана безопасности MC104-V36 в 3D

Просмотр модели в 3D

Описание
клапанов
безопасности
серии MC

в  PFD Просмотр в PFD

Скачать модель клапана безопасности MC238-V01 в формате IGES

Скачать модель в IGES

Скачать модель клапана безопасности MC238-V16 в формате IGES

Скачать модель в IGES

Скачать модель клапана безопасности MC238-V36 в формате IGES

Скачать модель в IGES Просмотр в виде книги

Скачать чертеж клапана безопасности модели MC238-V01 в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана безопасности модели MC238-V16 в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана безопасности модели MC238-V36 в формате DWG

Скачать чертеж в DWG

Ручной
Клапан
безопасности
MC202-V01

Просмотр модели клапана безопасности MC104-V01 в 3D

Просмотр модели в 3D

Электропневматический
Клапан
безопасности
MC202-V16

Просмотр модели клапана безопасности MC104-V16 в 3D

Просмотр модели в 3D

Пневматический
Клапан
безопасности
MC202-V36

Просмотр модели клапана безопасности MC104-V36 в 3D

Просмотр модели в 3D

Описание
клапанов
безопасности
серии MC

в  PFD Просмотр в PFD

Скачать модель клапана безопасности MC202-V01 в формате IGES

Скачать модель в IGES

Скачать модель клапана безопасности MC202-V16 в формате IGES

Скачать модель в IGES

Скачать модель клапана безопасности MC202-V36 в формате IGES

Скачать модель в IGES Просмотр в виде книги

Скачать чертеж клапана безопасности модели MC202-V01 в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана безопасности модели MC202-V16 в формате DWG

Скачать чертеж в DWG

Скачать чертеж клапана безопасности модели MC202-V36 в формате DWG

Скачать чертеж в DWG



Блоки подготовки воздуха Серии MС характеризуются компактным размерами в сочетании с высокой производительностью. Корпус из алюминиевого сплава позволил создать надежный продукт в сочетании с легкостью и прочностью. Визуальный контроль жидкости в стаканах блоков подготовки Серии MC производится через специальные прозрачные окна.

Блоки подготовки Серии MС могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MС.

Общие характеристики маслораспылителей серии MC:

Конструкция

модульная

Порты

G1/4 - G3/8 - G1/2

Материал

корпус и стакан - алюминиевый сплав, накладка - технополимер, уплотнения - NBR

Установка

вертикальная в линию, монтаж к поверхности прямой или с помощью дополнительных креплений

Покрытие

эмаль

Рабочая температура

0°C - 50°C при давлении до 10 бар

Маслораспыление

SHELL Torcula 32 (ISO VG 32)

Управление

ручное (модели -V01)
электромагнитное (модели -V16)
пневматическое (модели -V36)

Рабочее давление

2 ÷ 10 бар

Номинальный расход

(см. графики)

Крепление

в любом положении

Расход в линию сброса

G1/4" - 1080 нл/мин
G3/8" - 2380 нл/мин
G1/2" - 2380 нл/мин
при давлении 6 бар, падении давления ΔP = 1бар

Вес

G1/4 - 277гр. G3/8 - 536гр. G1/2 - 514гр.

Среда

сжатый воздух

Гарантия

1 год

Кодировка для заказа клапана безопасности серии MC:



2

02

-

V

01



MC

Серия
2 Размер:
1 = G1/4"
2 = G3/8" - G1/2"

02

Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"

-



V

Клапан безопасности (3/2 н.з.)

01

Конструкция:
V01 - ручное управление
V16 - электромагнитное управление (напряжение 12, 24, 48, 110, 220V AC/DC)
V36 - пневматическое управление

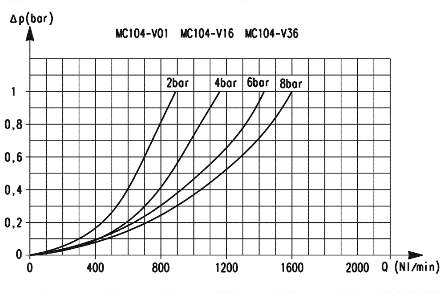

Расходные характеристики клапанов безопасности серии MС с присоединением G1/4:



Расходные характеристики клапанов безопасности серии MС с присоединением G1/4

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

Mодели: MC104-V01, MC104-V16, MC104-V36

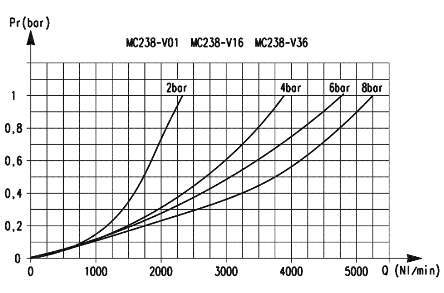

Расходные характеристики клапанов безопасности серии MС с присоединением G3/8:



Расходные характеристики клапанов безопасности серии MС с присоединением G3/8

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

Mодели: MC238-V01, MC238-V16, MC238-V36

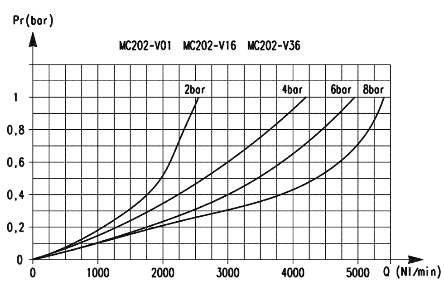

Расходные характеристики клапанов безопасности серии MС с присоединением G1/2:



Расходные характеристики клапанов безопасности серии MС с присоединением G1/2

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

Модели: MC202-V01, MC202-V16, MC202-V36

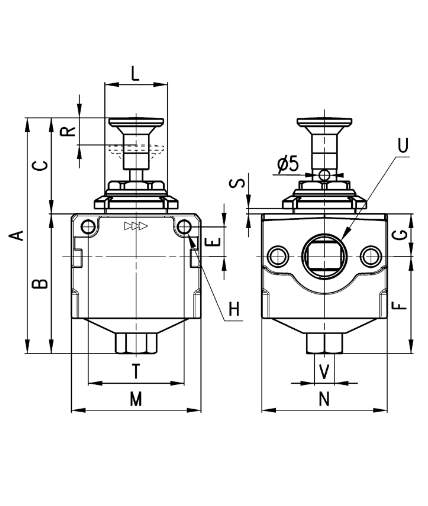

Габаритные размеры ручных клапанов безопасности серии MC:



Габаритные размеры клапанов безопасности серии MC с ручным управлением

Усилие переключения при давлении 6 бар:
MC104-V01=29H (0,29кг.)
MC238-V01=31H (0,31кг.)
MC202-V01=31H (0,31кг.)

Модель A B С E F G H L M N R S T U V
MC104-V01 96,5 54,5 42 11 38,5 16 4 M30x1,5 45 45 9 0÷6 35 G1/4" G1/8"
MC238-V01
MC202-V01
113 67 46 14 46,5 20,5 5 M30x1,5 62 60 13 0÷6 46 G3/8"
G1/2"
G1/4"
G1/4"

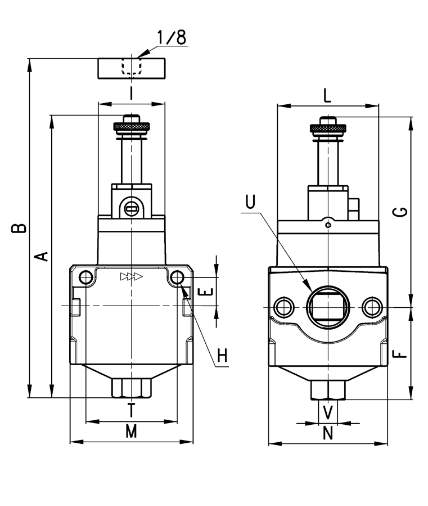

Габаритные размеры клапанов безопасности серии MC с электромагнитным и пневматическим управлением:



Габаритные размеры клапанов безопасности серии MC с электромагнитным и пневматическим управлением



Модель A B E F G H I L M N T U V
MC104-V16 120 - 11 38,5 81,5 4 22 32 45 45 35 G1/4" G1/8"
MC238-V16
MC202-V16
142,5 - 14 46,5 96 5 33,5 51 62 60 46 G3/8"
G1/2"
G1/4"
G1/4"
MC104-V36 - 77,5 11 38,5 - 4 22 32 45 45 35 G1/4" G1/8"
MC238-V36
MC202-V36
- 93,5 14 46,5 - 5 33,5 51 62 60 46 G3/8"
G1/2"
G1/4"
G1/4"
