Маслораспылитель. Серия MCФильтр. Серия MC

Регулятор давления. Серия MC
Увеличить


Регулятор давления. Серия MC




Регуляторы давления. Серия MC.

Присоединение G1/4 - G3/8 - G1/2


Camozzi. Фильтр-регулятор серии MС

Посмотреть стоимость
и наличие
регуляторов давления. Серия MC.



Просмотреть цены на регуляторы давления. Серия MC.



- Минимальный перепад давления;

- Высокая пропускная способность;

- Ручка регулировки давления с фиксацией;

- Модульная сборка;

- Компактные размеры.



Регулятор давления MC104



Просмотр модели регулятора давления модели MC104 в 3D

Просмотр модели в 3D



Регулятор давления MC238



Просмотр модели регулятора давления MC238 в 3D

Просмотр модели в 3D



Регулятор давления MC202



Просмотр модели регулятора давления MC202 в 3D

Просмотр модели в 3D



Описание регуляторов давления серии MC



Просмотр каталога в pdf регулятора давления серии MC

Просмотр в PFD

Скачать модель регулятора давления модели MC104 в формате IGES

Скачать модель в IGES

Скачать модель регулятора давления модели MC238 в формате IGES

Скачать модель в IGES

Скачать модель регулятора давления модели MC202 в формате IGES

Скачать модель в IGES

Просмотр каталога регуляторов давления серии MC

Просмотр в виде книги

Скачать чертеж регулятора давления модели MC104 в формате DWG

Скачать чертеж в DWG

Скачать чертеж регулятора давления модели MC238 в формате DWG

Скачать чертеж в DWG

Скачать чертеж регулятора давления модели MC202 в формате DWG

Скачать чертеж в DWG



Блоки подготовки воздуха Серии MС характеризуются компактным размерами в сочетании с высокой производительностью. Корпус из алюминиевого сплава позволил создать надежный продукт в сочетании с легкостью и прочностью. Визуальный контроль жидкости в стаканах блоков подготовки Серии MC производится через специальные прозрачные окна.

Блоки подготовки Серии MС могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MС.

Общие характеристики регулятора давления серии MC:

Конструкция

модульная

Порты

G1/4 - G3/8 - G1/2

Материал

корпус - алюминиевый сплав, накладка - технополимер, уплотнения - NBR

Установка

вертикальная в линию, монтаж к поверхности прямой или с помощью дополнительных креплений

Диапазоны регулировки давления

0,5-10 бар
0-2 бар (только для G1/4)
0-4 бар
0,5-7 бар (только для G1/4)

Присоединение для манометра

Все модели - G1/8

Рабочее давление

ручной (полуавтоматический) сброс: 0,3 - 16 бар
сброс по перепаду давления: 0,3 - 10 бар
автоматический сброс: 1,5 - 15 бар (доступен для G3/8 и G1/2)

Рабочая температура

0°C - 50°C при давлении до 10 бар

Вес

G1/4 - 443гр. G3/8 - 948гр. G1/2 - 928гр.

Номинальный расход

(см. графики)

Среда

сжатый воздух, газы

Гарантия

1 год (гарантия не распространятся на фильтрующий элемент)

Рекомендации использования

перед регулятором устанавливать фильтр 25мкр.

Кодировка для заказа регулятора давления серии MC:



2

02

-

R

0

0



MC

Серия
2 Размер:
1 = G1/4"
2 = G3/8" - G1/2"

02

Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"

-



R

Регулятор давления

0

Рабочее давление:
0 - 0,5-10 бар
1 - 0-4 бар
2 - 0-2 бар (только для G1/4)
7 - 0,5-7 бар (только для G1/4)

0

Конструкция:
0 - со сбросом давления (стандартный)
1 - без сброса давления
5 - прецизионная регулировка (только для G1/4, точность 0,05 бар)



Расходные характеристики регуляторов давления модели MС104:



Расходные характеристики регуляторов давления модели MС104

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

Mодели: MC104-R00, MC104-R01, MC104-R05, MC104-R10, MC104-R11, MC104-R15, MC104-R20, MC104-R21, MC104-R25, MC104-R70, MC104-R71, MC104-R75.

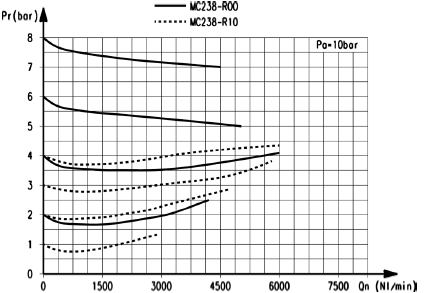

Расходные характеристики регуляторов давления модели MС238:



Расходные характеристики регуляторов давления модели MС238

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

Mодели: MC238-R00, MC238-R01, MC238-R10, MC238-R11.

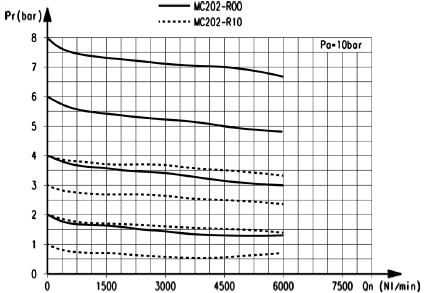

Расходные характеристики регуляторов давления модели MС202:



Расходные характеристики регуляторов давления модели MС202

ΔP - перепад давления (бар)
Q - расход (Нл/мин)

Mодели: MC202-R00, MC202-R01, MC202-R10, MC202-R11.

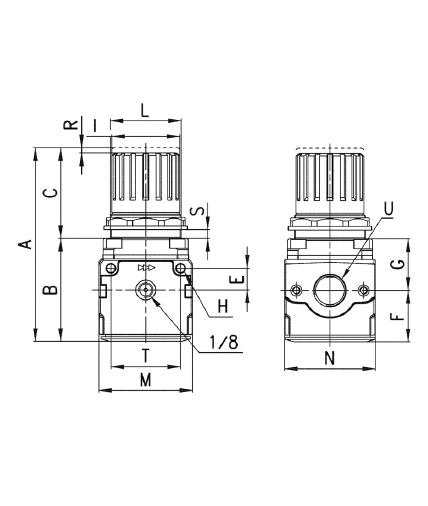

Габаритные размеры регуляторов давления серии MC:



Габаритные размеры регуляторов давления серии MC



Модель A B С E F G H I L M N R S T U
MC104-R00 94 56 38 11 28,5 27,5 4 28 30X1,5 45 45 3 0,6 35 G1/4"
MC238-R00
MC202-R00
127 67 60 14 34 35 5 45 47X1,5 62 60 3,5 0,9 46 G3/8"
G1/2"
