Коллекторы. Серия MC.Крепежные фланцы. Серия MC

Готовые сборки блоков подготовки серии MC
Увеличить


Готовые сборки блоков подготовки серии MC




Модульная сборка. Серия MC.

Присоединение G1/4 - G3/8 - G1/2

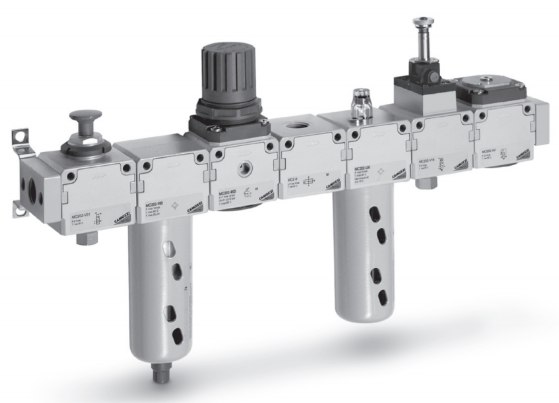

Camozzi. Модульная сборка. Серия MC

Посмотреть стоимость
модульной сборки. Серия MC



Просмотреть цены на модульную сборку. Серия MC



- Простые линии;

- Модульная сборка;

- Простота обслуживания;

- Всегда в наличии.

















Подготовка воздуха.
Модульная серия.
Серия MС.



Просмотр модели клапана мягкого пуска MC202-AV в 3D

Просмотр модели в 3D















Вид сборки фильтров, регуляторов и маслораспылителей Серии МС позволяет легко и быстро получить необходимую конфигурацию блока подготовки воздуха. Сборка обеспечивается шпильками с наружной и внутренней резьбами, на которые надеваются отдельные элементы без ограничения.

Такая сборка обеспечивает легкий монтаж, обслуживание и комбинирование блоков в соответствии с потребностями клиента. Блок в сборе может крепиться через отверстия в корпусах отдельных элементов или при помощи боковых фланцев.

Реле давления PM11-NA (н.о.), PM11-NC (н.з.), PM11-SC (биполярное) могут устанавливаться в отводной блок для контроля наличия давления в системе.


Общая характеристика модульной серии MC:



Конструкция

модульная

Порты

G1/4 - G3/8 - G1/2

Материал

корпус - алюминиевый сплав, накладка - технополимер, уплотнения - NBR

Установка

в любом положении, монтаж к поверхности прямой или с помощью дополнительных фланцев

Функция

фильтрация воздуха (25 микрон, 5 микрон, 0,01 микрона), маслораспыление

Подключение реле давления

модели PM11-NA, PM11-NC, PM11-SC

Рабочее давление

2 - 10 бар

Рабочая температура

0°C - 50°C при давлении до 10 бар

Номинальный расход

MC104 - 1450 нл/мин
MC238 - 4800 нл/мин
MC202 - 4950 нл/мин

Среда

сжатый воздух

Гарантия

1 год

Кодировка для заказа клапана мягкого пуска серии MC:



1

04

-

C

-

25

-

FL

-

M43

-

P12



MC

Серия
1 Размер:
1 = G1/4"
2 = G3/8" - G1/2"

04

Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"

-



C

Комплектация:
C = Фильтр-регулятор + Маслораспылитель;
CA = Фильтр-регулятор (автомат) + Маслораспылитель;
E = Ручной клапан безопасности + Фильтр-регулятор + Маслораспылитель;
EA = Ручной клапан безопасности + Фильтр-регулятор (автомат) + Маслораспылитель;
FRL = Фильтр + Регулятор + Маслораспылитель;
FARL = Фильтр (автомат) + Регулятор + Маслораспылитель;
GN = Фильтр-регулятор + Маслораспылитель + Электромагнитный клапан безопасности + Клапан мягкого пуска;
GAN = Фильтр-регулятор (автомат) + Маслораспылитель + Электромагнитный клапан безопасности + Клапан мягкого пуска;
HNA = Ручной клапан безопасности + Фильтр-регулятор + Маслораспылитель + Электромагнитный клапан безопасности + Клапан мягкого пуска + Реле давления (Н.О.);
HNC = Ручной клапан безопасности + Фильтр-регулятор + Маслораспылитель + Электромагнитный клапан безопасности + Клапан мягкого пуска + Реле давления (Н.З.);
N = Ручной клапан безопасности + Фильтр-регулятор;
NA = Ручной клапан безопасности + Фильтр-регулятор (автомат);
PN = Фильтр-регулятор + Электромагнитный клапан безопасности + Клапан мягкого пуска;
PNA = Фильтр-регулятор (автомат) + Электромагнитный клапан безопасности + Клапан мягкого пуска;

-



25

Степень фильтрации:
25 = 25 микрон;
5 = 5 микрон;

-



FL

Крепление:
= без фланцев;
FL = с фланцами;

-



M43

Диаметр манометра:
= без манометра;
M43 = диаметр 43мм;
M53 = диаметр 53мм;

-



P12

Шкала манометра:
= без манометра;
P06 = 0-6 бар;
P10 = 0-10 бар;
P12 = 0-12 бар;
P16 = 0-16 бар;





Модульная серия MC. Вариант сборки С (СA):



Модульная серия MC. Вариант сборки С
Модульная серия MC. Чертеж варианта сборки С

Основные модели: MC104-C-25, MC238-C-25, MC202-C-25, MC104-C-5, MC238-C-5, MC202-C-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-C-25 193,5 90 - 45 1450
MC104-C-25-FL 193,5 - 114 45 1450
MC238-C-25 256,5 124 - 60 4800
MC238-C-25-FL 256,5 - 152 60 4800
MC202-C-25 256,5 124 - 60 4900
MC202-C-25-FL 256,5 - 152 60 4900



Модульная серия MC. Вариант сборки E (EA):

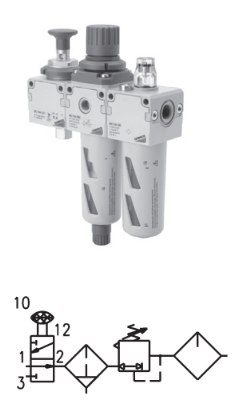

Модульная серия MC. Вариант сборки E

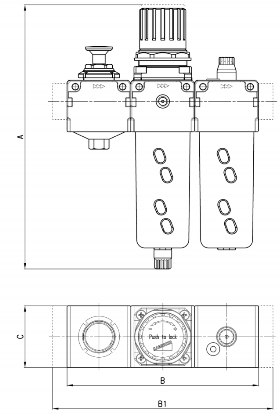

Модульная серия MC. Чертеж варианта сборки E

Основные модели: MC104-E-25, MC238-E-25, MC202-E-25, MC104-E-5, MC238-E-5, MC202-E-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-E-25 193,5 135 - 45 1450
MC104-E-25-FL 193,5 - 159 45 1450
MC238-E-25 256,5 186 - 60 4800
MC238-E-25-FL 256,5 - 214 60 4800
MC202-E-25 256,5 186 - 60 4900
MC202-E-25-FL 256,5 - 214 60 4900



Модульная серия MC. Вариант сборки FRL (FARL):



Модульная серия MC. Вариант сборки FRL
Модульная серия MC. Чертеж варианта сборки FRL

Основные модели: MC104-FRL-25, MC238-FRL-25, MC202-FRL-25, MC104-FRL-5, MC238-FRL-5, MC202-FRL-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-FRL-25 193 135 - 45 1450
MC104-FRL-25-FL 193 - 159 45 1450
MC238-FRL-25 256,5 186 - 60 4800
MC238-FRL-25-FL 256,5 - 214 60 4800
MC202-FRL-25 256,5 186 - 60 4900
MC202-FRL-25-FL 256,5 - 214 60 4900



Модульная серия MC. Вариант сборки GN (GAN):

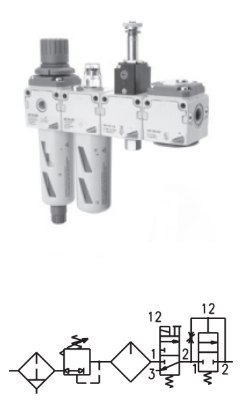

Модульная серия MC. Вариант сборки GN
Модульная серия MC. Чертеж варианта сборки GN

Основные модели: MC104-GN-25, MC238-GN-25, MC202-GN-25, MC104-GN-5, MC238-GN-5, MC202-GN-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-GN-25 208 180 - 45 1450
MC104-GN-25-FL 208 - 204 45 1450
MC238-GN-25 259 248 - 60 4800
MC238-GN-25-FL 259 - 276 60 4800
MC202-GN-25 259 248 - 60 4900
MC202-GN-25-FL 259 - 276 60 4900



Модульная серия MC. Вариант сборки HNA (HNC):

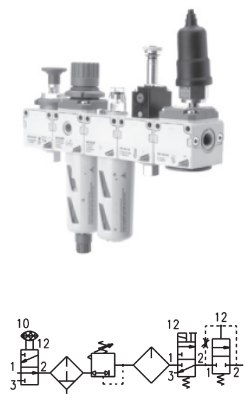

Модульная серия MC. Вариант сборки HN

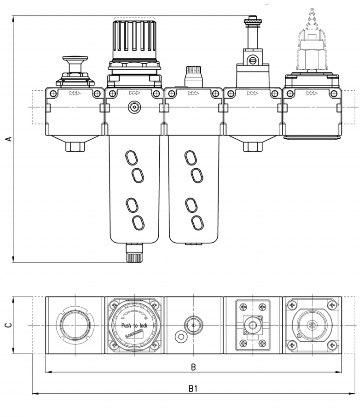

Модульная серия MC. Чертеж варианта сборки HN

Основные модели: MC104-HNA-25, MC238-HNA-25, MC202-HNA-25, MC104-HNA-5, MC238-HNA-5, MC202-HNA-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-HN-25 208 225 - 45 1450
MC104-HN-25-FL 208 - 249 45 1450
MC238-HN-25 259 310 - 60 4800
MC238-HN-25-FL 259 - 338 60 4800
MC202-HN-25 259 310 - 60 4900
MC202-HN-25-FL 259 - 338 60 4900



Модульная серия MC. Вариант сборки N (NA):



Модульная серия MC. Вариант сборки N

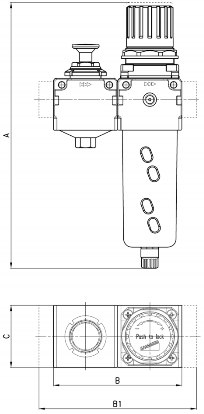

Модульная серия MC. Чертеж варианта сборки N

Основные модели: MC104-N-25, MC238-N-25, MC202-N-25, MC104-N-5, MC238-N-5, MC202-N-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-N-25 193,5 90 - 45 1450
MC104-N-25-FL 193,5 - 114 45 1450
MC238-N-25 256,5 124 - 60 4800
MC238-N-25-FL 256,5 - 152 60 4800
MC202-N-25 256,5 124 - 60 4950
MC202-N-25-FL 256,5 - 152 60 4950



Модульная серия MC. Вариант сборки PN (PNA):

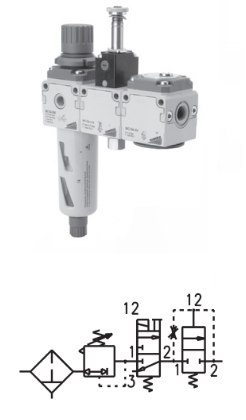

Модульная серия MC. Вариант сборки PN

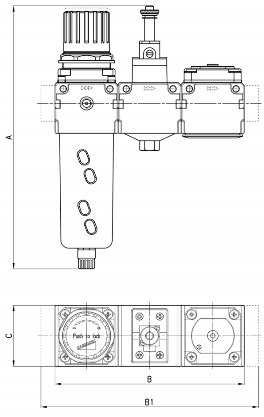

Модульная серия MC. Чертеж варианта сборки PN

Основные модели: MC104-PN-25, MC238-PN-25, MC202-PN-25, MC104-PN-5, MC238-PN-5, MC202-PN-5.




Модель A B B1 C Номинальный расход (нл/мин)
MC104-PN-25 208 135 - 45 1450
MC104-PN-25-FL 208 - 159 45 1450
MC238-PN-25 259 186 - 60 4800
MC238-PN-25-FL 259 - 214 60 4800
MC202-PN-25 259 186 - 60 4950
MC202-PN-25-FL 259 - 214 60 4950
