Реле давления, вакуума. Серия SWDNЭлектронное реле. Серия SWD

Универсальное реле давления, вакуума. Серия SWE
Увеличить


Универсальное реле давления, вакуума. Серия SWE




Универсальное реле давления/вакуума. Серия SWE

Модель SWE-U10-PA: -1 ÷ 10 бар
Модель SWE-V00-PA: -1 ÷ 0 бар
Дискретный и аналоговый выход


Датчик давления/вакуума серии SWE


- Электронный метод измерения давления

- Настройка давления срабатывания и гистерезиса

- Дискретный и аналоговый выход

- Изменение настроек регулирующими винтами

- Степень защиты IP65

- Индикаторы состояния выходов

- Точность ± 1%


Посмотреть стоимость
и наличие
реле давлений



Просмотреть цены на реле давления





Электронное реле
давления (вакуума)
Серия SWE

Просмотр модели электронного реле давления (вакуума) серии SWE в 3D

Просмотр модели в 3D



Описание
электронных реле
серии SWE



Просмотр каталога в pdf серии SWE

Просмотр описания реле давления/вакуума серии SWE
Просмотр цены
(нажмите на рубль)

Скачать модель электронного реле давления (вакуума) серии SWE в формате IGES

Скачать модель в IGES

Просмотр паспорта реле давления/вакуума серии SWE

Паспорт на реле давления/вакуума серии SWE


Скачать чертеж электронного реле давления (вакуума) серии SWE в формате DWG

Скачать чертеж в DWG



Универсальное реле давления(вакуума) серии SWE используется для безопасного наблюдения за давлением, оптимизации времени циклов автоматических систем управления или в устройствах энергосбережения.

Электронное реле серии SWE отличает простота настройки, т.к. отсутствует цифровой дисплей и все значения задаются регулировочными винтами.

Серия SWE поставляется в двух модификациях:
Модель SWE-U10-PA - универсальная, работает как на вакууме, так и на избыточном давлении (-1 ÷ 10 бар);
Модель SWE-V00-PA - на вакуум (-1 ÷ 0 бар).

В Реле давления/вакуума SWE присутствует один дискретный и один аналоговый выход.

Дискретный выход универсальной модели реле SWE-U10-PA:
выход Н.О. (нормально открытый) - т.е электрический контакт замыкается, когда давление достигает настроенного значения.
при работе на вакууме - выход Н.З. (нормально закрытый) - т.е электрический контакт размыкается, при достижении настроенного значения вакуума.

Дискретный выход вакуумной модели реле SWE-V00-PA:
при работе на избыточном давлении - выход Н.О. (нормально открытый) - т.е электрический контакт замыкается, при достижении настроенного значения вакуума.
Подробные схемы работы дискретного выхода см. ниже или в инструкции.

Диапазон аналогового выхода у всех моделей реле серии SWE: 1-5 V DC.

Для обеспечения степени защиты датчика IP65 применяется специальный ответный разъем M8. Разъем с проводом заказывается отдельно.
Модель CS-DF04EG-E500 - прямой разъем M8 с проводом длиной 5м.
Модель CS-DR04EG-E500 - угловой разъем M8 с проводом длиной 5м.

Реле давления модели SWE поддерживаются в наличии на складе в Москве, при отсутствии срок поставки 21-30 дней.

Общие характеристики реле серии SWE

Тип датчика давления/вакуума

электронный с поликарбонатным прямоугольным корпусом

Пневматический порт

наружная резьба - G1/8"; внутренняя резьба - M5

Степень защиты

IP65

Температура

Режим работы: 0 ÷ 50°C
Хранение: -10 ÷ 60°C

Среда

сжатый воздух, некоррозийные, негорючие газы

Дисплей

отсутствует, изменение настроек регулировочными винтами

Индикация

встроенные светодиодные индикаторы, отображающие состояние переключения

Электрическое соединение

4-полюсный разъем M8, ответный разъем с кабелем длиной 5 метров заказывается отдельно



Технические характеристики электронных датчиков серии SWE

Модели

Вакуум - SWE-V00-PA

Давление/Вакуум - SWE-U10-PA

Номинальный диапазон давления

-1 ÷ 0 бар

-1 ÷ 10 бар

Кратковременное допустимое давление

5 бар

16 бар

Напряжение питания

10,8 - 30V DC (постоянного тока) ± 10%

Потребляемый ток

< 30 мА

Гистерезис

регулируемый 3 ÷ 25% (см. графики гистерезиса)
путем поворота регулировочного винта

Точность

± 1% от полного диапазона

Дискретный выход

1 выход с открытым коллектором
настройка регулировочным винтом
максимальный ток нагрузки 125 мА
при избыточном давлении - выход Н.О. (нормально открытый)
при вакууме - выход Н.З. (нормально закрытый)

Аналоговый выход

1 - 5 V DC (постоянного тока)

Выводной провод

заказывается отдельно:
CS-DF04EG-E500 - прямой разъем M8 с проводом длиной 5м.
CS-DR04EG-E500 - угловой разъем M8 с проводом длиной 5м.

Гарантия

1 год

Вес

30 гр.

Срок поставки

в наличии, при отсутствии на складе 21-30 дней




Кодировка для заказа датчиков давления/вакуума серии SWE



SWE

-

U10

-

P

A



SWE

Серия электронных реле давления без дисплея

-

-

U10

Диапазон измерения:
V00 = от -1 бара до 0 бар
U10 = от -1 бара до 10 бар

-

-

P

Полярность:
P = PNP (общий минус)

A

Пневматическое соединение:
A = Резьба G1/8 наружная + M5 внутренняя


Модели датчиков давления/вакуума серии SWE

  1 дискретный + 1 аналоговый выход
выходной разъем M8
Электрический кабель
с прямым разъемом M8
Электрический кабель
с угловым разъемом M8
Вакуумное реле
-1 ÷ 0 бар
SWE-V00-PA CS-DF04EG-E500 CS-DR04EG-E500
Универсальное реле
-1 ÷ 10 бар
SWE-P10-PA CS-DF04EG-E500 CS-DR04EG-E500

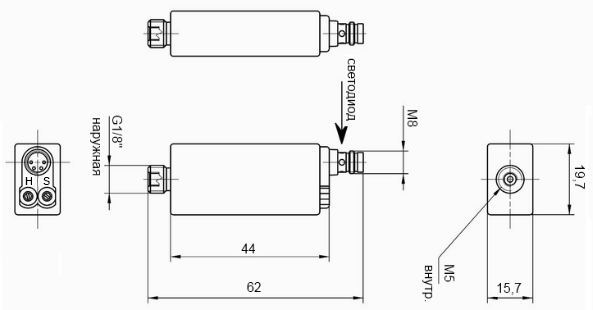

Габаритные размеры реле серии SWE

Габаритные размеры датчиков давления SWE

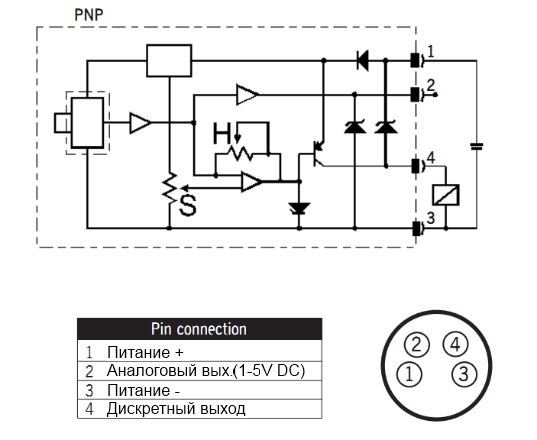

Электрическая схема подключения реле серии SWE


Электрическая схема подключения датчиков SWE


Настройка реле серии SWE


Подключение разъема M8 к реле SWE

Подключение разъема:
Подключите разъем M8 к реле SWE. Подайте напряжение в диапазоне 10,8 - 30 V DC (постоянного тока).

Изменение точки срабатывания реле серии SWE

Настройка точки срабатывания:
Поверните регулировочный винт S до необходимой точки срабатывания. Встроенный светодиод сигнализирует о срабатывании реле.


Изменение зоны гистерезиса реле серии SWE

Поверните регулировочный винт H против часовой стрелки. В этом случае диапазон гистерезиса сводиться к нулю.
При вращении винта по часовой стрелки - зона гистерезиса увеличивается до максимальной.

Для универсального реле SWE-P10-PA зона гистерезиса находится выше настроенного значения давления (Pmax).
Т.е если реле настроено на значение 5 бар, то зона гистерезиса регулируется от 5 до 7,5 бар. (см. график ниже).
Если реле настроено на вакуум -0,5 бар, то зона гистерезиса регулируется от -0,5 до 0 бар (0 бар - это отсутствие вакуума, атмосферное давление).

Для вакуумного реле SWE-V00-PA зона гистерезиса находится ниже настроенного значения давления (Pmin).
Т.е если реле настроено на вакуум -0,5 бар, то зона гистерезиса регулируется от -0,5 до глубины вакуума -0,85 бар. (см. график ниже).



График настройки гистерезиса универсального реле SWE-U10-PA

График настройки гистерезиса универсального реле SWE-U10-PA

К примеру:
Если универсальное реле настроено на значение 5 бар, то зона гистерезиса регулируется от 5 до 7,5 бар.
Если универсальное реле настроено на вакуум -0,5 бар, то зона гистерезиса регулируется от -0,5 до -0,1 бар.

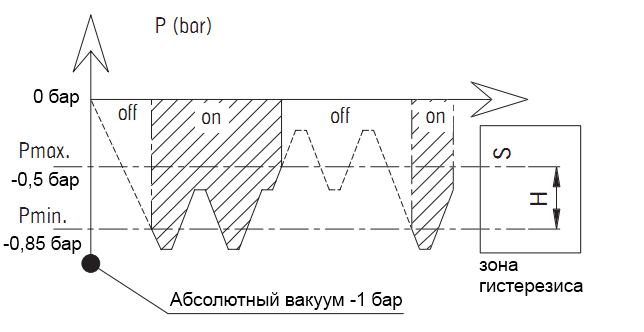

График настройки гистерезиса вакуумного реле SWE-V00-PA

График настройки гистерезиса вакуумного реле SWE-V00-PA

К примеру:
Если вакуумное реле настроено на вакуум -0,5 бар, то зона гистерезиса регулируется от -0,5 до глубины вакуума -0,85 бар


Ответный разъем M8 для реле серии SWE

Для подключения электрической части реле серии SWE используется промышленный разъем M8 с проводом длиной 5м.
CS-DF04EG-E500 - прямой разъем M8 с кабелем 5м.
CS-DR04EG-E500 - угловой разъем M8 с кабелем 5м.

Ответный разъема M8 для реле серии SWE
