Пневмодроссели. Серии GSCU, GMCU, GSVU, GMVU, GSCO, GMCO




Пневмодроссели
Серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Пневмодроссели с обратным клапаном и без него
Присоединение: M5, G1/8, G1/4, серьга с цанговым соединением
Условный проход Ø 1.5; 3.5; 5 мм

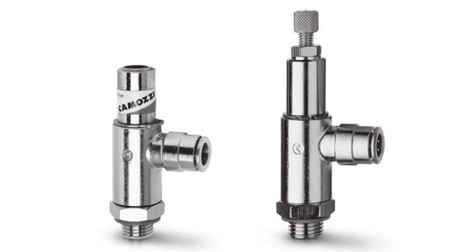

Camozzi. Пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Посмотреть стоимость
и наличие
пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU



Просмотреть цены на вентили, серия 28



Просмотр каталога в pdf пневмодросселей, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Описание пневмодросселей, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Просмотр паспорта на пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Паспорт на пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Сертификат на пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU

Сертификат на пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU




Пневмодроссели с обратным клапаном и без него разработаны для монтажа непосредственно на распределителях и цилиндрах, имеют миниатюрные размеры. Широкий диапазон регулировки расхода. Регулировка осуществляется плавно как при малых, так и при больших расходах.

Дроссели обладают повышенными расходными характеристиками и обеспечивают максимально высокое быстродействие цилиндров. Скорость двустороннего цилиндра регулируется дросселями типа GMCU/ GSCU, свободно пропускающими воздух в полость цилиндра и дросселирующими выхлоп из него. Если дроссели удобнее располагать на распределителе, а не на цилиндре, следует использовать Мод. GMVU/ GSVU.

Общие характеристики

Конструкция

игольчатого типа

Группа пневмодроссели с обратным клапаном и без него
Материалы

корпус и винт (М5) - нерж. сталь, корпус (G1/8, G1/4) - латунь OT58, уплотнения NBR

Крепление резьбовое соединение
Установка

в любом положении

Рабочая температура

0°C ÷ 80°C (сухой воздух -20°C)

Рабочее давление

1 ÷ 10 бар

Номинальное давление

6 бар

Номинальный расход

см. график

Условный проход

M5 = 1.5 мм; G1/8 = 2 мм; G1/4 = 4 мм

Рабочее тело

фильтрованный воздух



Пневмодроссели, cерия GSCU


Пневмодроссели с обратным клапаном для монтажа на цилиндрах
Регулировка - отверткой
Присоединение: M5, G1/8, G1/4

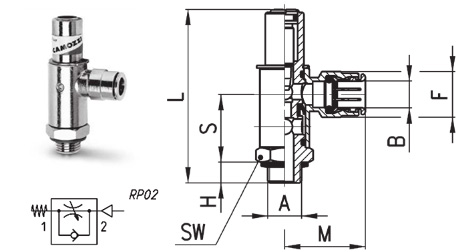

Габаритные размеры пневмодросселей, серия GSCU



Модель A B S H L M F SW
GSCU 813-M5-3 M5 3 12 3 27,5 12 6,5 8
GSCU 814-M5-4 M5 4 12 3 27,5 19 8,8 8
GSCU 803-1/8-6 G1/8 6 22,5 5 50 26,5 13 14
GSCU 804-1/8-8 G1/8 8 22,5 5 50 28 15 19
GSCU 805-1/4-8 G1/4 8 27 7 67,5 28,5 15 19
GSCU 806-1/4-10 G1/4 10 27 7 67,5 31 17,5 19



Пневмодроссели, cерия GMCU


Пневмодроссели с обратным клапаном для монтажа на цилиндрах
Регулировка - винтом
Присоединение: M5, G1/8, G1/4

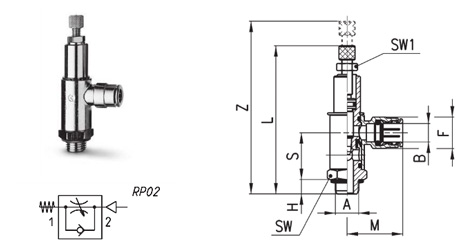

Габаритные размеры пневмодросселей, серия GMCU



Модель A B S H L Z M F SW SW1
GMCU 913-M5-3 M5 3 12 3 37 42,5 12,5 6,5 8 5,5
GMCU 914-M5-4 M5 4 12 3 37 42,5 19 8,8 8 5,5
GMCU 903-1/8-6 G1/8 6 22,5 5 65,5 72,5 26,5 13 14 7
GMCU 904-1/8-8 G1/8 8 22,5 5 65,5 72,5 28 13 14 7
GMCU 905-1/4-8 G1/4 8 27 7 85 97,5 28,5 15 19 10
GMCU 906-1/4-10 G1/4 10 27 7 85 97,5 31 17,5 19 10



Пневмодроссели, cерия GSVU


Пневмодроссели с обратным клапаном для монтажа на распределителях
Регулировка отверткой
Присоединение: M5, G1/8, G1/4

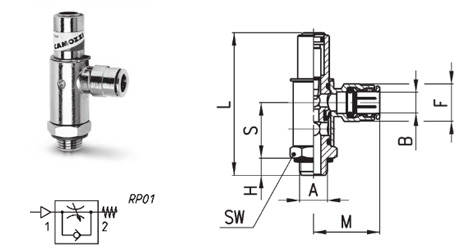

Габаритные размеры пневмодросселей, серия GSVU



Модель A B S H L M F SW
GSVU 813-M5-3 M5 3 12 3 27,5 12,5 6,5 8
GSVU 814-M5-4 M5 4 12 3 27,5 19 8,8 8
GSVU 803-1/8-6 G1/8 6 22,5 5 50 26,5 13 14
GSVU 804-1/8-8 G1/8 8 22,5 5 50 28 15 14
GSVU 805-1/4-8 G1/4 8 27 7 67,5 28,5 15 19
GSVU 806-1/4-10 G1/4 10 27 7 67,5 31 17,5 19



Пневмодроссели, cерия GMVU


Пневмодроссели с обратным клапаном для монтажа на распределителях
Регулировка винтом
Присоединение: M5, G1/8, G1/4

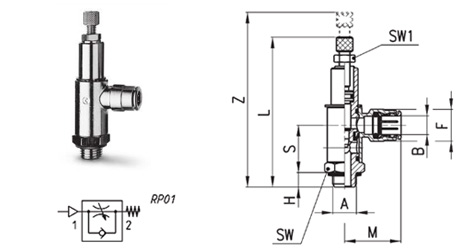

Габаритные размеры пневмодросселей, серия GMVU



Модель A B S H L Z M F SW SW1
GMVU 913-M5-3 M5 3 12 3 37 42,5 12,5 6,5 8 5,5
GMVU 914-M5-4 M5 4 12 3 37 42,5 19 8,8 8 5,5
GMVU 903-1/8-6 G1/8 6 22,5 5 50 72,5 26 13 14 7
GMVU 904-1/8-8 G1/8 8 22,5 5 50 72,5 28 15 14 7
GMVU 905-1/4-8 G1/4 8 27 7 67,5 97,5 29 15 19 10
GMVU 906-1/4-10 G1/4 10 27 7 67,5 97,5 31 17,5 19 10



Пневмодроссели, cерия GSCO


Пневмодроссели без обратного клапана
Регулировка отверткой
Присоединение: M5, G1/8, G1/4

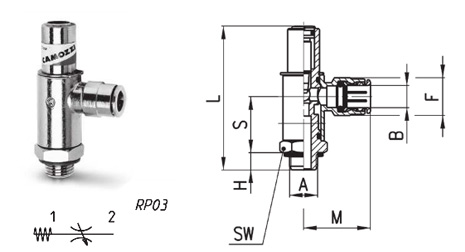

Габаритные размеры пневмодросселей, серия GSCO



Модель A B S H L M F SW
GSCO 813-M5-3 M5 3 12 3 27,5 12,5 6,5 8
GSCO 814-M5-4 M5 4 12 3 27,5 19 8,8 8
GSCO 803-1/8-6 G1/8 6 22,5 5 50 26,5 13 14
GSCO 804-1/8-8 G1/8 8 22,5 5 50 28 15 14
GSCO 805-1/4-8 G1/4 8 27 7 67,5 28,5 15 19
GSCO 806-1/4-10 G1/4 10 27 7 67,5 31 17,5 19



Пневмодроссели, cерия GMCO


Пневмодроссели без обратного клапана
Регулировка винтом
Присоединение: M5, G1/8, G1/4

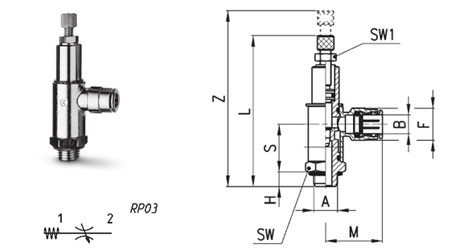

Габаритные размеры пневмодросселей, серия GMCO



Модель A B S H L Z M F SW SW1
GMCO 913-M5-3 M5 3 12 3 37 42,5 12,5 6,5 8 5,5
GMCO 914-M5-4 M5 4 12 3 37 42,5 19 8,8 8 5,5
GMCO 903-1/8-6 G1/8 6 22,5 5 65,5 72,5 26,5 13 14 7
GMCO 904-1/8-8 G1/8 8 22,5 5 65,5 72,5 28 15 14 7
GMCO 905-1/4-8 G1/4 8 27 7 85 97,5 28,5 15 19 10
GMCO 906-1/4-10 G1/4 10 27 7 85 97,5 31 17,5 19 10
