Вентили. Серия 28Глушители. Серии 2901

Шаровые краны
Увеличить


Шаровые краны




Шаровые краны с замком Серия S93
Шаровые краны Серия 2930

Серия 29: присоединение G1/8, G1/4, G3/8, G1/2.
Серия S93: присоединение G1/4, G3/8, G1/2, G1.

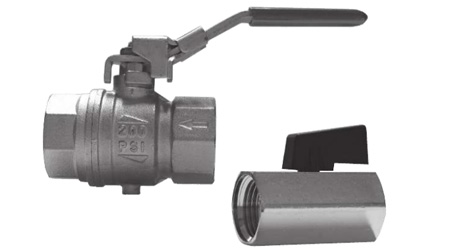

Camozzi. Шаровые краны, серия S93, серия 2930

Посмотреть стоимость
и наличие
шаровых кранов, серия S93, серия 2930



Просмотреть цены на шаровые краны, серия S93, серия 2930



Просмотр каталога в pdf шаровых кранов, серия S93, серия 2930

Описание шаровых кранов, серия S93, серия 2930

Просмотр паспорта на шаровые краны, серия S93, серия 2930

Паспорт на шаровые краны, серия S93, серия 2930

Сертификат на шаровые краны, серия S93, серия 2930

Сертификат на шаровые краны, серия S93, серия 2930




Шаровые краны предназначены для управления потоками сжатого воздуха, воды и минерального масла. Корпус крана Серии S93 имеет дренажное отверстие с резьбой М5, предназначенное для сброса воздуха из технологического оборудования при закрытии крана. Иначе, отверстие должно быть заглушено. Ручка шарового крана Серии S93 стопорится на корпусе во избежание несанкционированного, самопроизвольного поворота.

Краны устанавливаются непосредственно в магистраль по средству резьбы, при повороте рукоятки происходит открытие или закрытие проходного отверстия.

Общие характеристики

Конструкция

шарового типа, Серия S93 - 3-х линейный, Серия 2930 - 2-х линейный

Крепление резьбовое
Материалы

корпус - латунь покрытая никелем, рукоятка - пластмасса, углеродистая сталь, шар - хромированная латунь

Присоединение Мод. S93...: G1/4, G3/8, G1/2, G1; Мод. 2930: G1/8, G1/4, G3/8, G1/2
Установка

в любом положении

Рабочая температура Мод. S93...: -20°C ÷ 170°C
Мод. 2930: -10°C ÷ 90°C
Рабочее давление

Мод. S93...: 14 бар
Мод. 2930: 0 ÷ 10 бар

Рабочая среда

воздух, вода, минеральное масло

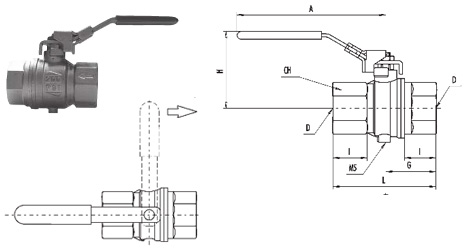

Шаровой кран с замком. Серия S93...


3- х линейный шаровой кран.
DN* - условный проход, мм

Габаритные размеры пневмодросселей, серия TMVU



Модель D DN* I L G A H CH
S93B00 G1/4 8 12 45 22,5 96 47,5 20
S93C00 G3/8 9,5 12 45 22,5 96 47,5 20
S93D00 G1/2 15 15,5 59 29,5 96 52 25
S93F00 G1 24 21 81 40,5 117 63,5 40

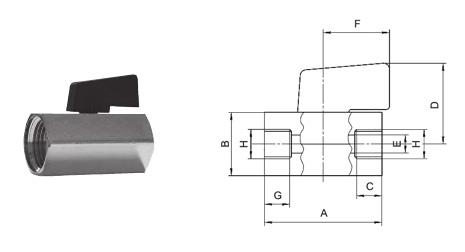

Шаровой кран. Серия 2930


2- х линейный шаровой кран.

Габаритные размеры пневмодросселей, серия TMVU



Модель H G C A E B D F
2930 1/8 G1/8 9 9 39 6 21 27 22
2930 1/4 G1/4 9 9 39 6 21 27 22
2930 3/8 G3/8 10 9 42 8 21 27 22
2930 1/2 G1/2 10,5 10,5 47 10 25 29 22
