Дроссели панельного монтажа. Серия RFU, RFO
Увеличить

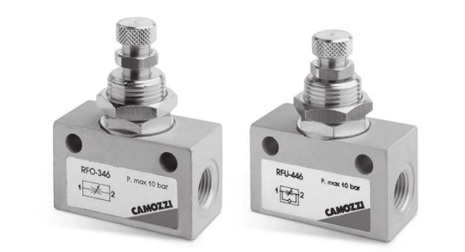

Дроссели панельного монтажа. Серия RFU, RFO




Пневмодроссели
Серия RFU-RFO

С обратным клапаном и без обратного клапана
Присоединение: M5, G1/8, G1/4, G3/8 и G1/2
Усл. проход: M5 = 1,5 мм; G1/8 = 2 и 3 мм; G1/4 = 4 и 6 мм; G3/8 и G1/2 = 7 мм

Camozzi. Пневмодроссели, серия RFU-RFO

Посмотреть стоимость
и наличие
пневмодроссели, серия RFU-RFO



Просмотреть цены на пневмодроссели, серия RFU-RFO



Просмотр каталога в pdf пневмодросселей, серия RFU-RFO

Описание пневмодросселей, серия RFU-RFO

Просмотр паспорта на пневмодроссели, серия RFU-RFO

Паспорт на пневмодроссели, серия RFU-RFO

Сертификат на пневмодроссели, серия RFU-RFO

Сертификат на пневмодроссели, серия RFU-RFO




Пневмодроссели с обратным клапаном поставляются с присоединением M5, G1/8, G1/4, G3/8 и G1/2. Модели с G1/8 и G1/4 имеют два исполнения – с обычной и повышенной расходной характеристикой (см. диаграммы). Они, в основном, используются для регулирования быстродействия цилиндров. Все модели дросселей могут монтироваться на панелях или на стене, а в случае необходимости, на цилиндрах и распределителях.

Общие характеристики

Конструкция

игольчатого типа

Группа пневмодроссели с обратным клапаном и без него
Материалы

корпус - алюминий, золотник - OT58 (латунь), уплотнения - NBR

Крепление через отверстия в корпусе или на панели
Присоединение

M5, G1/8, G1/4, G3/8, G1/2

Установка в любом положении
Рабочая температура

0°C ÷ 80°C (при сухом воздухе -20°C)

Рабочее давление

1 ÷ 10 бар (для мод. с присоединением М5, G1/8, G1/4)
2 ÷ 10 бар (для мод. с присоединением G3/8, G1/2)

Номинальное давление

6 бар

Номинальный расход

см. график

Условный проход

M5 = 1,5 мм; G1/8 = 2 или 3 мм; G1/4 = 4 или 6 мм; G3/8 и G1/2 = 7 мм

Рабочее тело

фильтрованный воздух



Пневмодроссели с обратным клапаном Серия RFU


Для регулировки быстродействия цилиндра дросселируется поток воздуха на выхлопе. Для этого необходимо подключить дроссель: ВХ1 соединяется с цилиндром, ВХ2 - с распределителем.

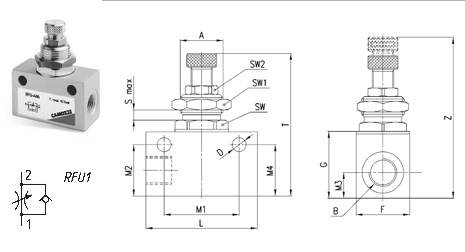

Габаритные размеры пневмодросселей, серия RFU



Модель Ø N A B D F G L M1 M2 M3 M4 T Z S Max SW SW1 SW2
RFU 452-M5 1,5 M10x1 M5 4,2 14 16 26 18,5 13,2 7 13,2 39 44,5 3 12 14 8
RFU 482-1/8 2 M12x1 G1/8 4,5 16 21 34 24,5 16,5 8 16,5 46 51 4 14 17 9
RFU 483-1/8 3 M12x1 G1/8 4,5 16 21 34 24,5 16,5 8 16,5 46 51 4 14 17 9
RFU 444-1/4 4 M20x1,5 G1/4 6,5 25 30 52 35 24 12 24 60 69 7 22 24 14
RFU 446-1/4 6 M20x1,5 G1/4 6,5 25 30 52 35 24 12 24 60 69 7 22 24 14
RFU 467-3/8 7 M18x1 G3/8 6,5 27 42 56 43 34,5 28 7,5 75 85 8 22 22 *
RFU 477-1/2 7 M18x1 G1/2 6,5 27 42 56 43 34,5 28 7,5 75 85 8 22 22 *



Пневмодроссели без обратного клапана Серия RFO


Пневмодроссели без обратного клапана предназначены для регулирования расхода воздуха в обоих направлениях.

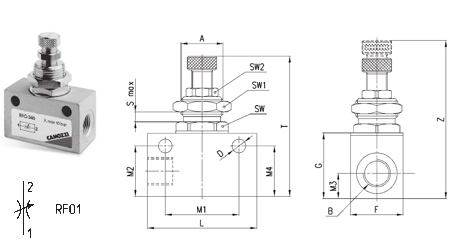

Габаритные размеры пневмодросселей, серия RFO



Модель Ø N A B D F G L M1 M2 M3 M4 T Z S Max SW SW1 SW2
RFO 352-M5 1,5 M10x1 M5 4,2 14 16 26 18,5 13,2 7 13,2 39 44,5 3 12 14 8
RFO 382-1/8 2 M12x1 G1/8 4,2 16 21 34 24,5 16,5 8 16,5 46 51 4 14 17 9
RFO 383-1/8 3 M12x1 G1/8 4,5 16 21 34 24,5 16,5 8 16,5 46 51 4 14 17 9
RFO 344-1/4 4 M20x1,5 G1/4 6,5 25 30 52 35 24 12 24 60 69 7 22 24 14
RFO 346-1/4 6 M20x1,5 G1/4 6,5 25 30 52 35 24 12 24 60 69 7 22 24 14
RFO 367-3/8 7 M18x1 G3/8 6,5 27 42 56 43 34,5 28 7,5 75 85 8 22 22 *
RFO 377-1/2 7 M18x1 G1/2 6,5 27 42 56 43 34,5 28 7,5 75 85 8 22 22 *
