Пневмодроссели. Серия TMCU, TMVU, TMCO




Пневмодроссели
Серия TMCU, TMVU, TMCO

Пневмодроссели с обратным клапаном и без него
Присоединение: G1/8, G1/4, G3/8, G1/2
Условный проход ø 2; 3.8; 5.8; 8 мм

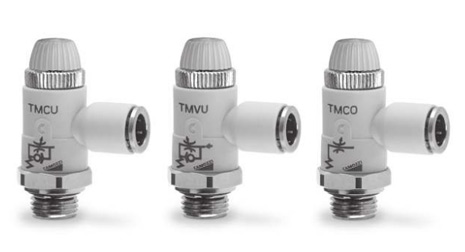

Camozzi. Пневмодроссели, серия TMCU, TMVU, TMCO

Посмотреть стоимость
и наличие
пневмодроссели, серия TMCU, TMVU, TMCO



Просмотреть цены на пневмодроссели, серия TMCU, TMVU, TMCO



Просмотр каталога в pdf пневмодросселей, серия TMCU, TMVU, TMCO

Описание пневмодросселей, серия TMCU, TMVU, TMCO

Просмотр паспорта на пневмодроссели, серия TMCU, TMVU, TMCO

Паспорт на пневмодроссели, серия TMCU, TMVU, TMCO

Сертификат на пневмодроссели, серия TMCU, TMVU, TMCO

Сертификат на пневмодроссели, серия TMCU, TMVU, TMCO




Пневмодроссели с обратным клапаном и без Серий TMCU, TMVU, TMCO обладают малыми размерами и улучшенными расходными характеристиками. Конструкция дросселей обеспечивает простую установку непосредственно на цилиндры и распределители, а также позволяет заблокировать настроечный винт после установки расхода (скорости передвижения).

Общие характеристики

Конструкция

игольчатого типа

Группа пневмодроссели с обратным клапаном и без него
Материалы

латунь, технополимер, NBR

Крепление резьбовое соединение
Присоединение

G1/8, G1/4, G3/8, G1/2

Установка в любом положении
Рабочая температура

0°C ÷ 60°C (при сухом воздухе -20°C)

Рабочее давление

0,5 ÷ 10 бар

Номинальное давление

6 бар

Номинальный расход

см. график

Условный проход

трубка 4 - Ø 2 мм; трубка 6 - Ø 3.8 мм;
трубка 8 - Ø 5.8 мм; трубка 10 - Ø 8 мм

Рабочее тело

фильтрованный воздух



Пневмодроссели Серия TMCU


Пневмодроссели с обратным клапаном для монтажа на цилиндрах.
Регулировка - винтом или шестигранником.
Присоединение: G1/8, G1/4, G3/8, G1/2.

Габаритные размеры пневмодросселей, серия TMVU



Модель A B F H L M S SW SW1 Z
TMCU 972-1/8-4 G1/8 4 11,5 5 43 21,5 16,5 16 1,5 50
TMCU 974-1/8-6 G1/8 6 11,5 5 43 21,5 16,5 16 1,5 50
TMCU 974-1/4-6 G1/4 6 11,5 6 44 21,5 16,5 17 1,5 51
TMCU 976-1/8-8 G1/8 8 13,5 5 47 25 17,5 19 2,5 54
TMCU 976-1/4-8 G1/4 8 13,5 6 48,5 25 18 19 2,5 55,5
TMCU 976-3/8-8 G3/8 8 13,5 7 49,5 25 18 20 2,5 56,5
TMCU 978-3/8-10 G3/8 10 16 7 51 29 17 25 2,5 59,5
TMCU 978-1/2-10 G1/2 10 16 8 52 29 17 25 2,5 60,5



Пневмодроссели Серия TMVU


Пневмодроссели с обратным клапаном для монтажа на распределителях.
Регулировка - винтом или шестигранником.
Присоединение: G1/8, G1/4, G3/8, G1/2.

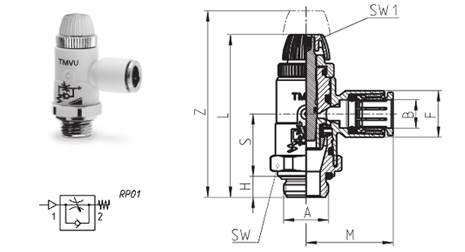

Габаритные размеры пневмодросселей, серия TMVU



Модель A B F H L M S SW SW1 Z
TMVU 972-1/8-4 G1/8 4 11,5 5 43 21,5 16,5 16 1,5 50
TMVU 974-1/8-6 G1/8 6 11,5 5 43 21,5 16,5 16 1,5 50
TMVU 974-1/4-6 G1/4 6 11,5 6 44 21,5 16,5 17 1,5 51
TMVU 976-1/8-8 G1/8 8 13,5 5 47 25 17,5 19 2,5 54
TMVU 976-1/4-8 G1/4 8 13,5 6 48,5 25 18 19 2,5 55,5
TMVU 976-3/8-8 G3/8 8 13,5 7 49,5 25 18 20 2,5 56,5
TMVU 978-3/8-10 G3/8 10 16 7 51 29 17 25 2,5 59,5
TMVU 978-1/2-10 G1/2 10 16 8 52 29 17 25 2,5 60,5



Пневмодроссели Серия TMCO


Пневмодроссели без обратного клапана для монтажа на цилиндрах и распределителях.
Регулировка - винтом или шестигранником.
Присоединение: G1/8, G1/4, G3/8, G1/2.

Габаритные размеры пневмодросселей, серия TMCO



Модель A B F H L M S SW SW1 Z
TMCO 972-1/8-4 G1/8 4 11,5 5 43 21,5 16,5 16 1,5 50
TMCO 974-1/8-6 G1/8 6 11,5 5 43 21,5 16,5 16 1,5 50
TMCO 974-1/4-6 G1/4 6 11,5 6 44 21,5 16,5 17 1,5 51
TMCO 976-1/8-8 G1/8 8 13,5 5 47 25 17,5 19 2,5 54
TMCO 976-1/4-8 G1/4 8 13,5 6 48,5 25 18 19 2,5 55,5
TMCO 976-3/8-8 G3/8 8 13,5 7 49,5 25 18 20 2,5 56,5
TMCO 978-3/8-10 G3/8 10 16 7 51 29 17 25 2,5 59,5
TMCO 978-1/2-10 G1/2 10 16 8 52 29 17 25 2,5 60,5
