Встраиваемый эжектор. Серия VEDL




Магистральные вакуумные эжекторы
Серия VEDL

Предназначены для установки непосредственно в линию между присоской и источником сжатого воздуха.
Доступны в двух размерах с диаметрами сопла 0.5 и 0.7 мм, производительностью 8 и 16 л/мин

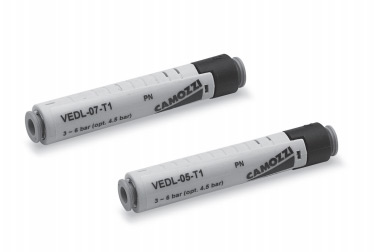

Магистрльные вакуумные эжекторы, Серия VEDL



Посмотреть стоимость
и наличие
магистральных вакуумных эжекторов, Серия VEDL



Просмотреть цены на магистральные вакуумные эжекторы, Серия VEDL



- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

- Простая и быстрая установка непосредственно возле присоски

- Малые габариты

- Малый вес, всего 5 гр, идеальны для применения на подвижных элементах

- Малое потребление воздуха

Магистральные вакуумные эжекторы из технополимера без подвижных частей, работа которых основана на принципе Вентури. Используются для установки между присоской и источником сжатого воздуха, что значительно уменьшает объем вакуумирования и время цикла вакуумирования.



Просмотр каталога в pdf магистральных вакуумных эжекторов, Серия VEDL Описание магистральных вакуумных эжекторов, Серия VEDL





Основные характеристики



Описание

магистральный компактный эжектор

Материалы

- корпус из технополимера
- элементы сопла из латуни



КОДИРОВКА



VE

DL

-

05

-

T1





VE СЕРИЯ:
VE = вакуумный эжектор
DL ВЕРСИЯ:
DL = магистральный облегченный
-
05 ДИАМЕТР СОПЛА:
05 = 0,5 мм
07 = 0,7 мм
-
T1 ТИП СОЕДИНЕНИЯ (со стороны подвода сжатого воздуха):
T1 = трубка Ø4



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


1 = Подвод сжатого воздуха
2 = Вход вакуума
3 = Выхлоп

Среда: сжатый воздух с распыленным маслом и без, соответствие ISO 8573-1:2001 класс 7-4-4

Технические характеристики магистральных вакуумных эжекторов, серия VEDL





РАЗМЕРЫ

Мод. ø сопла (мм) Глубина вакуума (%) Произв -ть (л/мин) Потребление воздуха (Нл/мин) Рабочее давление (бар) Оптимальное рабочее давление (бар) Рабочая температура (°С) Вес (кг) Уров. шума раб. режим [dB(A)] Уров. шума холостой режим
[dB(A)]
Рекоменд. внутр. Ø трубки (мм) до 2 м
VEDL-05- T1 0,5 -830 8 13 3...6 4,5 0...60 0,005 52 60 2
VEDL-07-T1 0,7 -850 15 25 3...6 4,5 0...60 0,005 55 63 2



ДИАГРАММЫ

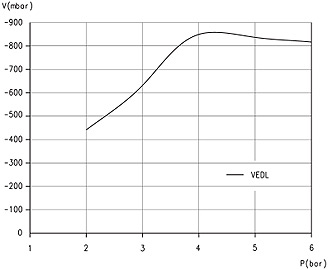

Магистральные вакуумные эжекторы Серия VEDL - Зависимость максимальной глубины вакуума от входного давления
V = Глубина вакуума
P = Рабочее давление

Зависимость максимальной глубины вакуума от входного давления

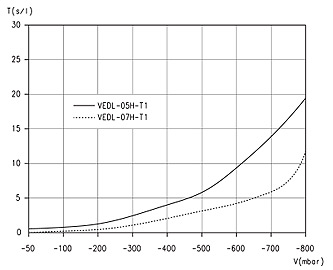

Магистральные вакуумные эжекторы Серия VEDL - Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума
T = Время вакуумирования
V = Глубина вакуума

Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума

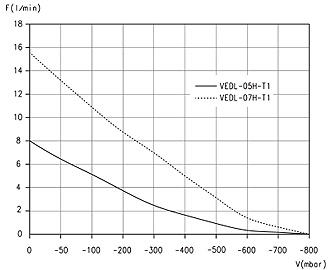

Магистральные вакуумные эжекторы Серия VEDL - Зависимость производительности от глубины вакуума
F = Производительность
V = Глубина вакуума

Зависимость производительности от глубины вакуума

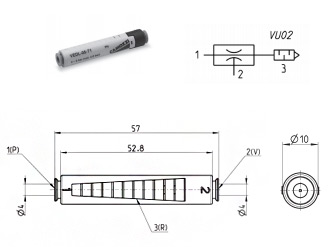

Мод. VEDL
Магистральные вакуумные эжекторы, Серия VEDL



[ P ] = Подвод сжатого воздуха
[ V ] = Вакуум
[ R ] = Выхлоп

Мод.
VEDL-05-T1
VEDL-07-T1
