Электропневматические распределители. Серия EN




Распределители
Серия EN

С электропневматическим и пневматическим управлением 5/2 и 5/3 лин./поз. Для индивидуального и группового монтажа на плите. Размер 16, 19 мм

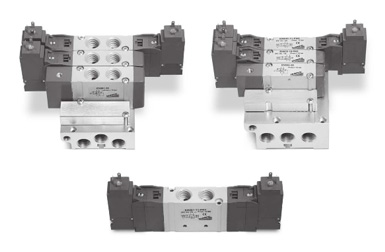

Camozzi. Распределители cерии EN

Посмотреть стоимость
и наличие
распределителей



Просмотреть цены на распределители Camozzi серии EN



Просмотр каталога в pdf электропневматических распределителей серии EN

Описание электропневматических распределителей серии EN

Просмотр паспорта на электропневматических распределителей прямого действия. Серия EN

Паспорт на электропневматические распределители серии EN

Сертификат на электропневматических распределителей серии EN

Сертификат на электропневматические распределители серии EN

- Резьбовое или приточное исполнения корпуса
- Уменьшенные габариты
- Алюминиевый корпус, крышки из технополимера
- Установка в ограниченном пространстве

Распределители Серии EN расширяют предыдущее поколение распределителей Серии E, размер 16 и 19 мм с присоединительными отверстиями в корпусе.

Общие характеристики



Конструкция

золотникового типа

Тип распределителя 5/2 - 5/3 лин./поз.
Материалы

корпус, золотник, плиты = алюминий
крышки = технополимер
уплотнения = NBR PU

Присоединение G1/8, G1/4
Температура

0 °C ÷ 50°C

Рабочее тело

чистый воздух без масла. Для стандартного исполнения: если уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать

Напряжение

см. кодировку

Допустимый разброс напряжений

+/- 10%

Потребляемая мощность

2 W, 1 W

Изоляция

класс F

Класс защиты

IP65 с разъемом DIN 40050

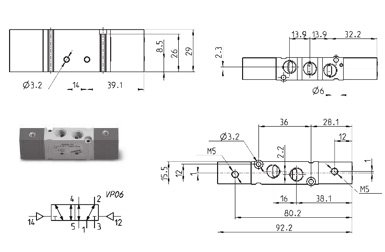

Пневматический распределитель, односторонний - размер 16 мм


5/2 лин./поз.
Давление запитки пилота не должно быть ниже рабочего давления.

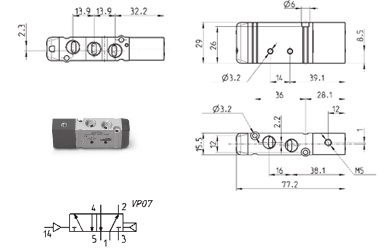

Габаритные размеры распределителей серии EN



Модель Присоединение Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN531-36
G1/8 M5 1,8 ÷ 10 2,5 ÷ 10 550



Пневматический распределитель, двусторонний - размер 16 мм


5/2 лин./поз.

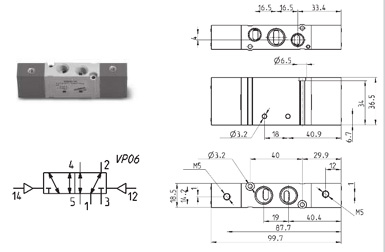

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN531-33
G1/8 M5 0,3 ÷ 10 -0,9 ÷ 10 550

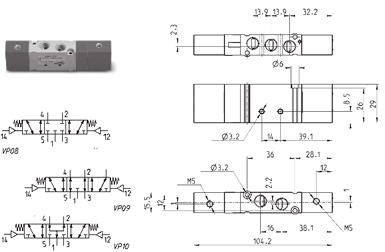

Пневматический распределитель - размер 16 мм


5/3 лин./поз.
VP08 = с закрытой центральной позицией
VP09 = с открытой центральной позицией
VP10 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин Символ
EN631-33
G1/8 M5 1,4 ÷ 10 -0,9 ÷ 10 550 VP08
EN731-33
G1/8 M5 1,4 ÷ 10 -0,9 ÷ 10 550 VP09
EN831-33
G1/8 M5 1,4 ÷ 10 -0,9 ÷ 10 550 VP10

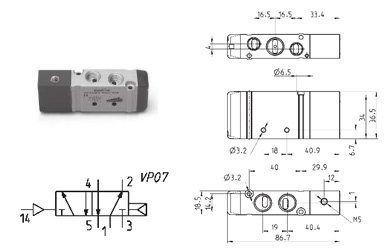

Пневматический распределитель, односторонний - размер 19 мм


5/2 лин./поз.
Давление запитки пилота не должно быть ниже рабочего давления.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN551-36
G1/4 G1/8 M5 1,8 ÷ 10 1,8 ÷ 10 920



Пневматический распределитель, двусторонний - размер 19 мм


5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Присоединение давления управления Давление управления, Бар Рабочее давление, Бар Расход, Нл/мин
EN551-33
G1/4 G1/8 M5 0,3 ÷ 10 Рабочее давление, Бар 920



Пневматический распределитель - размер 19 мм


5/3 лин./поз.
VP08 = с закрытой центральной позицией
VP09 = с открытой центральной позицией
VP10 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин Символ
EN651-33
G1/4 G1/8 M5 1,4 ÷ 10 -0,9 ÷ 10 920 VP08
EN751-33
G1/4 G1/8 M5 1,4 ÷ 10 -0,9 ÷ 10 920 VP09
EN851-33
G1/4 G1/8 M5 1,4 ÷ 10 -0,9 ÷ 10 920 VP10

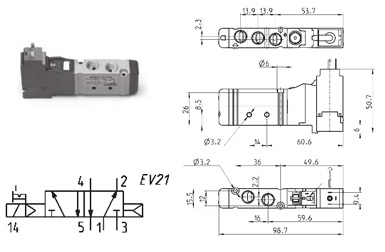

Электропневмат. распределитель, односторонний - размер 16 мм


5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Рабочее давление, Бар Расход, Нл/мин
EN551-33
G1/8 1,4 ÷ 10 550

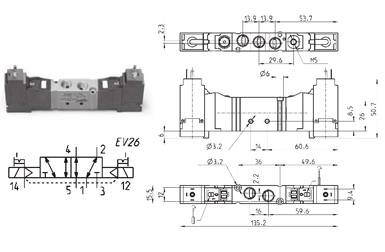

Электропневмат. распределитель, двусторонний - размер 16 мм


5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Рабочее давление, Бар Расход, Нл/мин
EN531-11-PN..
G1/8 0,3 ÷ 10 550

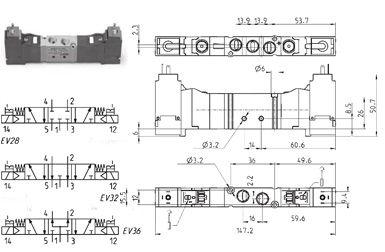

Электропневматический распределитель - размер 16 мм


5/3 лин./поз.
EV28 = с закрытой центральной позицией
EV32 = с открытой центральной позицией
EV36 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Рабочее давление, Бар Расход, Нл/мин Символ
EN631-11-PN..
G1/8 1,4 ÷ 10 550 EV28
EN731-11-PN..
G1/8 1,4 ÷ 10 550 EV32
EN831-11-PN..
G1/8 1,4 ÷ 10 550 EV36

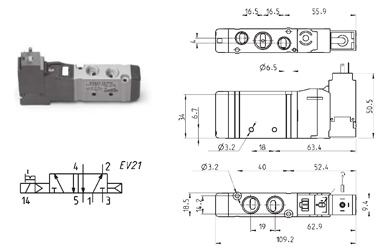

Электропневматический распределитель, односторонний - размер 19 мм


5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Рабочее давление, Бар Расход, Нл/мин
EN551-16-PN..
G1/4 G1/8 0,3 ÷ 10 920

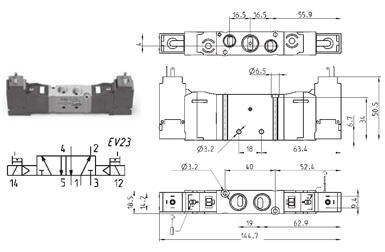

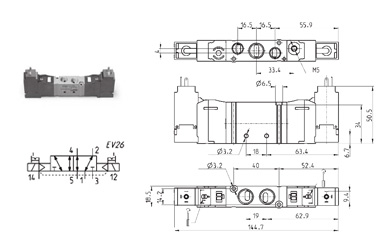

Электропневматический распределитель, двусторонний - размер 19 мм


5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Рабочее давление, Бар Расход, Нл/мин
EN551-11-PN..
G1/4 G1/8 1,8 ÷ 10 920



Электропневматический распределитель - размер 19 мм


5/3 лин./поз.
EV28 = с закрытой центральной позицией
EV32 = с открытой центральной позицией
EV36 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Рабочее давление, Бар Расход, Нл/мин Символ
EN651-11-PN..
G1/4 G1/8 1,4 ÷ 10 920 EV28
EN751-11-PN..
G1/4 G1/8 1,4 ÷ 10 920 EV32
EN851-11-PN..
G1/4 G1/8 1,4 ÷ 10 920 EV36

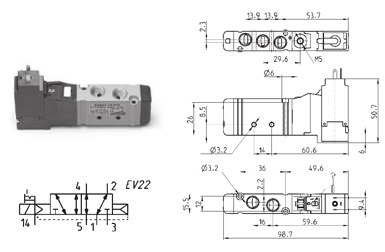

Распределитель с внешним подводом воздуха к пилоту


Односторонний, размер 16мм.
5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN531-E16-PN..
G1/8 M5 1,8 ÷ 10 -0,9 ÷ 10 550



Распределитель с внешним подводом воздуха к пилоту


Двусторонний, размер 16мм.
5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN531-E11-PN..
G1/8 M5 0,3 ÷ 10 -0,9 ÷ 10 550



Распределитель с внешним подводом воздуха к пилоту


Размер 16 мм
5/3 лин./поз.
EV30 = с закрытой центральной позицией
EV33 = с открытой центральной позицией
EV38 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение Присоединение давления управления Давление управления, Бар Рабочее давление, Бар Расход, Нл/мин Символ
EN631-E11-PN..
G1/8 M5 1.4 ÷ 10 -0,9 ÷ 10 550 EV30
EN731-E11-PN..
G1/8 M5 1.4 ÷ 10 -0,9 ÷ 10 550 EV33
EN831-E11-PN..
G1/8 M5 1.4 ÷ 10 -0,9 ÷ 10 550 EV38

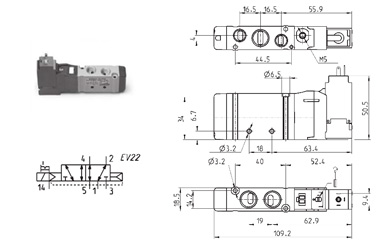

Распределитель с внешним подводом воздуха к пилоту


Односторонний, размер 19 мм
5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN551-E16-PN..
G1/4 G1/8 M5 1,8 ÷ 10 -0.9 ÷ 10 920



Распределитель с внешним подводом воздуха к пилоту


Двусторонний, размер 19 мм
5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Присоединение давления управления Давление управления Рабочее давление, Бар Расход, Нл/мин
EN551-E11-PN..
G1/4 G1/8 M5 0,3 ÷ 10 -0.9 ÷ 10 920

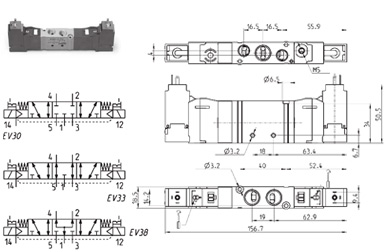

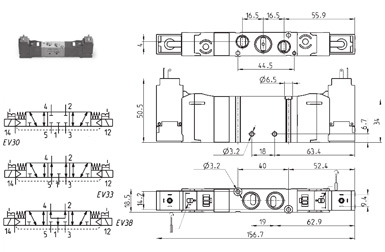

Распределитель с внешним подводом воздуха к пилоту


Размер 19 мм
5/3 лин./поз.
EV30 = с закрытой центральной позицией
EV33 = с открытой центральной позицией
EV38 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение порт 1-2-4 Присоединение порт 3-5 Присоединение давления управления Давление управления, Бар Рабочее давление, Бар Расход, Нл/мин Символ
EN651-E11-PN..
G1/4 G1/8 M5 1.4 ÷ 10 -0,9 ÷ 10 920 EV30
EN751-E11-PN..
G1/4 G1/8 M5 1.4 ÷ 10 -0,9 ÷ 10 920 EV33
EN851-E11-PN..
G1/4 G1/8 M5 1.4 ÷ 10 -0,9 ÷ 10 920 EV38

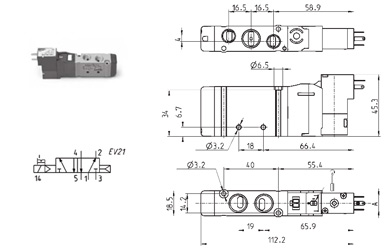

Электропневматический распределитель, с соленоидами P, W


Односторонний, размер 16 мм
5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение A Рабочее давление, Бар Расход, Нл/мин
EN531-16-P13
G1/8 9,4 1,8 ÷ 10 550
EN531-16-P54
G1/8 9,4 1,8 ÷ 10 550
EN531-16-P56
G1/8 9,4 1,8 ÷ 10 550
EN531-16-P56
G1/8 8 1,8 ÷ 10 550
EN531-16-P56
G1/8 8 1,8 ÷ 10 550

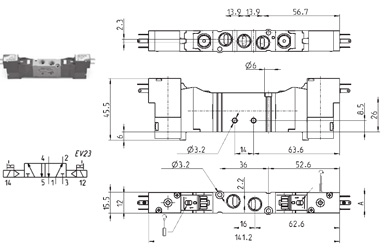

Электропневматический распределитель, с соленоидами P, W


Двусторонний, размер 16 мм
5/2 лин./поз.

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение A Рабочее давление, Бар Расход, Нл/мин
EN531-16-P13
G1/8 9,4 0,3 ÷ 10 550
EN531-16-P54
G1/8 9,4 0,3 ÷ 10 550
EN531-16-P56
G1/8 9,4 0,3 ÷ 10 550
EN531-16-P56
G1/8 8 0,3 ÷ 10 550
EN531-16-P56
G1/8 8 0,3 ÷ 10 550

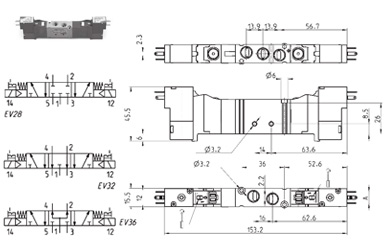

Электропневматический распределитель, с соленоидами P, W


Размер 16
5/3 лин./поз.
EV28 = с закрытой центральной позицией
EV32 = с открытой центральной позицией
EV36 = в центральной позиции подача давления в обе линии

Габаритные размеры электропневматических распределителей серии EN



Модель Присоединение A Рабочее давление, Бар Расход, Нл/мин Символ
EN631-11-P..
G1/8 9,4 1,4 ÷ 10 550 EV28
EN731-11-P..
G1/8 9,4 1,4 ÷ 10 550 EV32
EN831-11-P..
G1/8 9,4 1,4 ÷ 10 550 EV36
EN631-11-W..
G1/8 8 1,4 ÷ 10 550 EV28
EN731-11-W..
G1/8 8 1,4 ÷ 10 550 EV32
EN831-11-W..
G1/8 8 1,4 ÷ 10 550 EV36



Электропневматический распределитель, с соленоидами P, W


Односторонний, размер 19 мм
5/3 лин./поз.

Габаритные размеры электропневматических распределителей серии EN




Модель Присоединение порт 1-2-4 Присоединение порт 3-5 A Ра
