Главная Управление Минираспределители Электропневматические клапаны прямого действия. Серия А
Aircrafter company

Технические специалисты компании Aircrafter в кратчайшие сроки подберут пневмообрудование, аналогичное оборудованию таких производителей как: Festo ( Фесто ), SMC, Pneumax, Rexroth, Пневмоаппарат .

Электропневматические клапана прямого действия. Серия P, PNЭлектропневматические клапана прямого действия. Серия 6

Электропневматические клапаны прямого действия. Серия А
Увеличить


Электропневматические клапаны прямого действия. Серия А




Электропневматические распределители прямого действия
Серия А

2/2 и 3/2 лин./поз., Н.З. (норм. закр.) или Н.О. (норм. откр.), моностабильные, бистабильные. Присоединение M5, G1/8 - быстроразъемное соединение ø 4 мм.

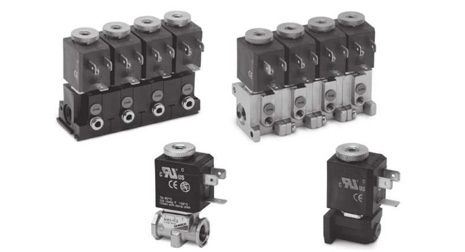

Camozzi. Электропневматические распределители прямого действия серии А

Посмотреть стоимость
и наличие
распределителей



Просмотреть цены на минираспределители с механическим управлением, серия 2



Просмотр каталога в pdf электропневматических распределителей прямого действия серии А

Описание электропневматических распределителей прямого действия серии А

Просмотр паспорта на электропневматические распределители прямого действия серии А

Паспорт на электропневматические распределители прямого действия серии А

Сертификат на электропневматические распределители прямого действия серии А

Сертификат на электропневматические распределители прямого действия серии А

Электропневматические распределители прямого действия Серии А могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 2/2 и 3/2 лин./поз. нормально закрытые (Н.З.) или нормально открытые (Н.О.). Также они могут иметь различное исполнение корпуса - с резьбовыми отверстиями для подключения трубопроводов и приточного исполнения - для наиболее полного охвата всех случаев применения.

Электромагнит (соленоид) выполнен в виде отдельной катушки, которая может быть легко снята без применения инструментов и без пневматического отключения клапана. Эта серия может использоваться с разными типами катушек, которые полностью взаимозаменяемы с точки зрения монтажа. Выбор каждой отдельной катушки определяет потребление электроэнергии и коммутируемое давление.

Общие характеристики



Тип распределителя

2/2 - 3/2 лин./поз., Н.З. - Н.О.

Конструкция клапанного типа
Материалы

корпус = никелир. латунь или технополимер
уплотнения = HNBR, FKM
остальное = нерж. сталь

Присоединение M5 - G1/8 - быстроразъемное соединение Ø 4 мм
Установка

в любом положении

Температура

0 ÷ 60°C (при сухом воздухе -20°C)

Рабочее давление

см. таблицу

Номинальный расход Qn, см. таблицу
Условный проход

Ø, см. таблицу

Рабочее тело фильтрованный воздух со смазкой и без (В случае, если в системе уже используется смазка (рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать)



2/2 и 3/2 лин/поз. распределитель Мод. A32 и Мод. A33


Распределители для индивидуального монтажа, могут быть Н.З. и Н.О. Присоединение G1/8 или M5, в то время как выхлоп (3) всегда M5. Для Н.О. клапанов подвод воздуха осуществляется через отверстие пилотной части над соленоидом (М5).

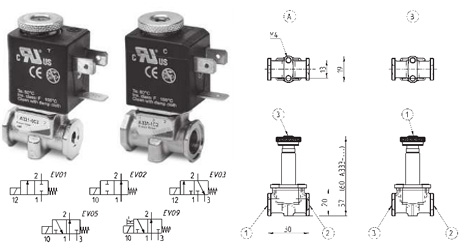

Габаритные размеры электропневматических распределителей прямого действия серии А



Модель Канал 1 Канал 2 Канал 3 Функция ø усл. прох., мм Расход Qn, Нл/мин Символ
A321-0C2
M5 M5 - 2/2 Н.З. 1,5 50 EV01
A321-1C2
G1/8 G1/8 - 2/2 Н.З. 1,5 55 EV01
A321-1D2 G1/8 G1/8 - 2/2 Н.З. 2 100 EV01
A321-1E2 G1/8 G1/8 - 2/2 Н.З. 2,5 130 EV01
A322-0C2 M5 M5 - 2/2 Н.О. 1,8 70 EV01
A322-1C2 G1/8 M5 - 2/2 Н.О. 1,8 80 EV02
A331-0C2 M5 M5 M5 3/2 Н.З. 1,5 50 EV03
A331-1C2 G1/8 G1/8 M5 3/2 Н.З. 1,5 60 EV03
A332-0C2
M5 M5 M5 3/2 Н.О. 1,5 55 EV09
A332-1C2
M5 G1/8 G1/8 3/2 Н.О. 1,5 50 EV09
A332-1C2 M5 M5 M5 3/2 Н.О.** 1,5 60 EV05
A333-1C2 G1/8 G1/8 M5 3/2 Н.О.** 1,5 60 EV05


* для всех распределителей соленоид поставляется отдельно.
** Для Н.О. распределителей с подводом воздуха через отверстие в корпусе необходимо использовать соленоиды моделей U771, U7K1, G771, G7K1.

3/2 лин./поз. Н.З. распределитель Мод. AA31


Распределители для группового монтажа с присоединением G1/8 для магистрального давления, выходом M5 или цанговым соединением Ø 4 мм.
Клапаны снабжены ручным дублированием с защитой от случайного включения. Могут быть моно- и бистабильными. Поставляются с круглым уплотнительным кольцом и винтами.

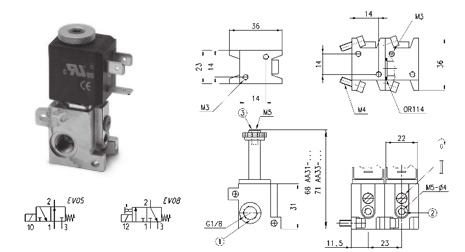

Габаритные размеры электропневматических распределителей прямого действия серии А



Модель Резьба вх./вых. Функция ø усл. прох., мм Ручное дублирование Расход Qn, Нл/мин Символ
AA31-0C2
G1/8 M5 3/2 Н.З. 1,5 + 55 EV08
AA31-CC2
G1/8 04 3/2 Н.З. 1,5 + 55 EV08
AA31-0C3 G1/8 M5 3/2 Н.З. 1,5 + 55 EV08
AA33-0C2 G1/8 M5 3/2 Н.О.** 1,5 - 55 EV05
AA33-CC2 G1/8 04 3/2 Н.О.** 1,5 - 55 EV05
AA33-0C3 G1/8 M5 3/2 Н.О.** 1,5 - 65 EV05
AA31-CC3 G1/8 04 3/2 Н.З. 1,5 + 55 EV08
AA33-CC3 G1/8 04 3/2 Н.О.** 1,5 - 65 EV05


* для всех распределителей соленоид поставляется отдельно.
** Для Н.О. распределителей с подводом воздуха через отверстие в корпусе необходимо использовать соленоиды моделей U771, U7K1, G771, G7K1.

3/2 лин./поз. Н.З. распределитель Мод. A43


Распределитель с резьбой G1/8, с встроенным клапаном быстрого выхлопа. Подходит для управления небольшими односторонними пневоцилиндрами и заполнения пневматических емкостей - ресиверов.

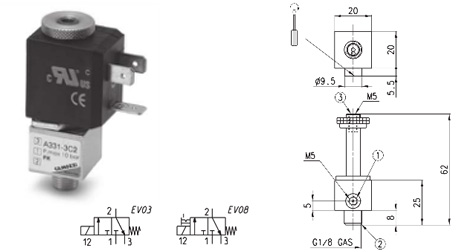

Габаритные размеры электропневматических распределителей прямого действия серии А



Модель Резьба вх./вых. Функция ø усл. прох., мм Расход Qn, Нл/мин
A431-1C2
G1/8 / M5 3/2 Н.З. 1,5 55


* Требуется выбор катушки

3/2 лин./поз. Н.З. распределитель Мод. A33


Распределитель разработан для 2-х важных применений: для запуска односторонних миницилиндров и приведения в действие пневматических клапанов с очень низким давлением.

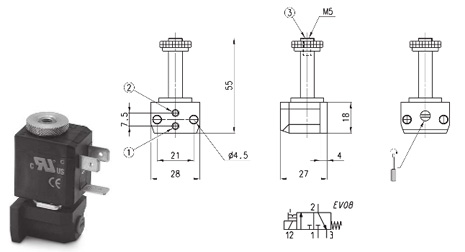

Габаритные размеры электропневматических распределителей прямого действия серии А



Модель Резьба вх./вых. Функция ø усл. прох., мм Ручное дублирование Расход Qn, Нл/мин Символ
A331-3C2
M5 / G1/8 3/2 Н.З. 1,5 - 55 EV03
A331-4C2
M5 / G1/8 3/2 Н.З. 1,5 + 55 EV08

* Требуется выбор катушки


3/2 лин./поз. Н.З. распределитель Мод. A63

Распределитель с приточной поверхностью для присоединения с помощью 2-х винтов к исполнительному механизму. Имеет ручное дублирование. Герметичность обеспечивается 2-мя упл. кольцами.

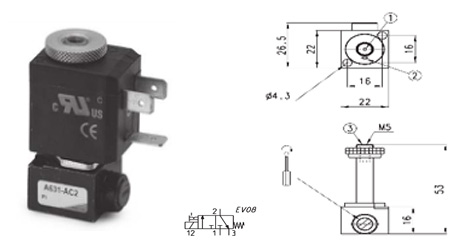

Габаритные размеры электропневматических распределителей прямого действия серии А
Модель Присоединение Функция ø усл. прох., мм Расход Qn, Нл/мин
A631-AC2
OR 3/2 Н.З. 1,5 40

* Требуется выбор катушки


3/2 лин./поз. Н.З. распределитель Мод. A53

Распределитель с приточной присоединительной частью повернутой на 90° относительно оси сердечника. Присоединение согласно ISO. Снабжен ручным дублированием.

Габаритные размеры электропневматических распределителей прямого действия серии А
Модель Присоединение Функция ø усл. прох., мм Расход Qn, Нл/мин
A531-BC2
OR 3/2 Н.З. 1,5 40

* Требуется выбор катушки
