Бесштоковые цилиндры. Серия 50Пневмобаллон. Модель FS 40-6CI G 1/8

Цилиндры бесштоковые. Серия 52
Увеличить


Цилиндры бесштоковые. Серия 52




Бесштоковые цилиндры.
Серия 52

Двусторонние, магнитные, с демпфированием.
Ø 25, 32, 40, 50, 63 мм.
ход 100 - 6000 мм.

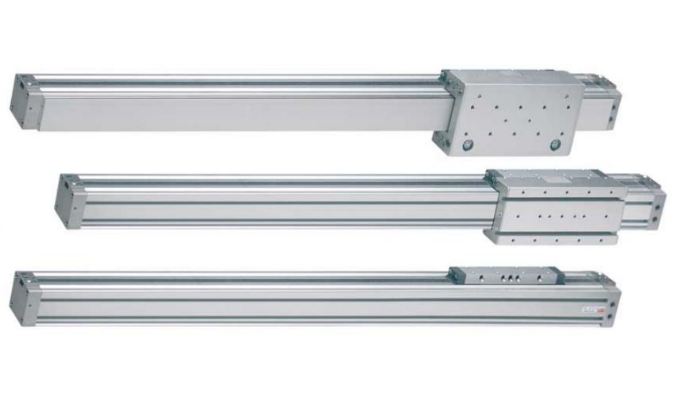

Camozzi. Пневмоцилиндр Серия 52

Посмотреть стоимость
и наличие
бесштоковых цилиндров, серия 52



Просмотреть цены на бесштоковые цилиндры, серия 52




- Три исполнения: стандартное, с подшипниками скольжения,
с подшипниками качения

- Модификация с укороченной кареткой

- Возможность подвода воздуха в обе полости цилиндра с одной стороны

- Исключение радиальных нагрузок при использовании направляющей



Пневмоцилиндр
Серии 52
52M2P25A0100



Просмотр модели пневмоцилиндра серии 52 в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии 52
52M2P40A0700

Просмотр модели пневмоцилиндра серии 52 в 3D

Просмотр модели в 3D



Пневмоцилиндр
Серии 52
52M2P63A3000



Просмотр модели пневмоцилиндра серии 52 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
Серии 52

Просмотр каталога в pdf пневмоцилиндров серии 52

Просмотр описания пневмоцилиндров серии 52

Скачать модель пневмоцилиндра серии 52 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 52 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 52 в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры серии 52

Паспорт на пневмоцилиндры
серии 52

Скачать чертеж пневмоцилиндра серии 52 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 52 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 52 в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 52

Таблица усилий пневмоцилиндров



Бесштоковые пневмоцилиндры Серии 52 выпускаются диаметрами 25, 32, 40, 50, 63 мм и доступны в трех исполнениях: стандартное (М), исполнение с подшипником скольжения (G) и подшипником качения (R). Указанные модели бесштоковых цилиндров выпускаются со стандартной и укороченной кареткой.

Положение поршня определяется магнитными датчиками положения устанавливаемыми непосредственно в пазы корпуса цилиндра.
Бесштоковые пневмоцилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения с помощью винтов, расположенных в крышках.

Бесштоковые цилиндры могут поставляться с подводами воздуха в обе полости цилиндра, расположенными в одной крышке.

Срок поставки пневмоцилиндров Серии 52 составляет 2-3 дня.

Для бесштоковых пневмоцилиндров возможно отдельно заказать ленты, комплектующие, включая все уплотнения.



Общие характеристики бесштоковых цилиндров Серии 52



Исполнение

стандартное, с подшипником скольжения, с подшипником качения,
с подводом воздуха с одной стороны для обеих полостей,
со стандартной и укороченной кареткой.

Действие

двустороннего

Материал

Анодированный алюминий, фторопласт, закаленная сталь, уплотнения NBR, полиуретан

Рабочая температура

-30°C ÷ +60°C

Диаметр

Ø 25, 32, 40, 50, 63 мм

Ход (min-max)

100 - 6000 мм

Рабочее давление

1 - 8 бар

Присоединение

G1/8 (Ø 25, 32)
G1/4 (Ø 40)
G3/8 (Ø50, 63)

Величина демпфирования (мм)

14 мм - Ø 25
20 мм - Ø 32
25 мм - Ø 40
22 мм - Ø 50
32 мм - Ø 63
.

Среда

сжатый воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
При скорости выше 1 м/с рекомендуется смазка. Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Гарантия

1 год или 16 000 км

Срок поставки

2 - 3 дня



Кодировка для заказа пневмоцилиндров Серии 52



52

M

2

P

40

A

0500



52

Серия
M Исполнение:
M =
стандартное
G = с подшипником скольжения
R = с подшипником качения

2

Действие:
2 = двусторонний, с демпфированием
8 = двусторонний, с демпфированием, с опцией подвода воздуха в обе полости цилиндра с одной стороны

P

Материалы:
P = анодированный алюминиевый профиль, уплотнения полиуретан и NBR
C = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, укороченная каретка
40

Диаметры:
Ø 25 мм
Ø 32 мм
Ø 40 мм
Ø 50 мм
Ø 63 мм

A Тип крепления:
A = стандартный
0500

Ход:
100 - 6000 мм.



Таблица стандартных ходов бесштоковых пневмоцилиндров Серии 52

Беcштоковые пневмоцилиндры серии 52

Ø 100 200 300 400 500 600 700 800 900 1000 1500 2000 2500 3000
25 52M2P25A0100 52M2P25A0200 52M2P25A0300 52M2P25A0400 52M2P25A0500 52M2P25A0600 52M2P25A0700 52M2P25A0800 52M2P25A0900 52M2P25A1000 52M2P25A1500 52M2P25A2000 52M2P25A2500 52M2P25A3000
32 52M2P32A0100 52M2P032A0200 52M2P32A0300 52M2P32A0400 52M2P32A0500 52M2P32A0600 52M2P32A0700 52M2P32A0800 52M2P32A0900 52M2P32A1000 52M2P32A1500 52M2P32A2000 52M2P32A2500 52M2P32A3000
40 52M2P40A0100 52M2P40A0200 52M2P40A0300 52M2P40A0400 52M2P40A0500 52M2P40A0600 52M2P40A0700 52M2P40A0800 52M2P40A0900 52M2P40A1000 52M2P40A1500 52M2P40A2000 52M2P40A2500 52M2P40A3000
50 52M2P50A0100 52M2P50A0200 52M2P50A0300 52M2P50A0400 52M2P50A0500 52M2P50A0600 52M2P50A0700 52M2P50A0800 52M2P50A0900 52M2P50A1000 52M2P50A1500 52M2P50A2000 52M2P50A2500 52M2P50A3000
63 52M2P63A0100 52M2P63A0200 52M2P63A0300 52M2P63A0400 52M2P63A0500 52M2P63A0600 52M2P63A0700 52M2P63A0800 52M2P63A0900 52M2P63A1000 52M2P63A1500 52M2P63A2000 52M2P63A2500 52M2P63A3000



Максимально допустимые нагрузки и моменты для Ø 25 - 63
Максимально допустимые нагрузки и моменты для Ø 25 - 63



Максимально допустимые нагрузки и моменты для Ø 25 - 63



Максимально допустимые нагрузки и моменты для Ø 40, 50, 63
Максимально допустимые нагрузки и моменты для Ø 40, 50, 63
Максимально допустимые нагрузки и моменты для Ø 40, 50, 63

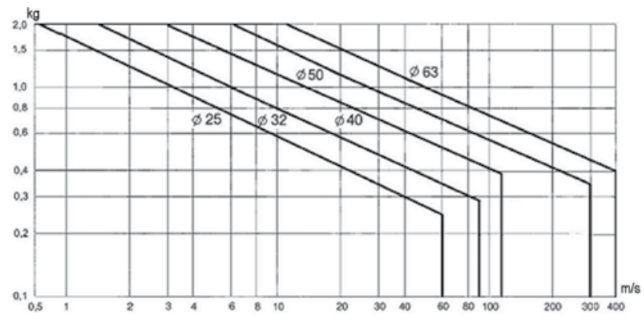

Диаграмма торможения
Диаграмма торможения

Регулировочным винтом устанавливается мягкое торможение в конце хода.
В системах, неудовлетворяющих значениям приведенной диаграммы, необходимо использовать внешние амортизаторы. Амортизаторы должны располагаться с учетом центра тяжести.
Диаграмма относится к горизонтальному перемещению.

Корректировочные коэффициенты
Скорость, м/с Коэффициент
0,2 1
0,3 0,75
0,4 0,5
0,5 0,4
0,75 0,27
1 0,2



Зависимость нагрузки от расстояния между опорами
Диаграммы составлены с учетом максимальных прогибов на 0,5мм и 1 мм и приложенной нагрузки (H). В диаграммах указано максимальное расстояние между двумя опорами, при котором прогиб меньше указанных значений.

Зависимость нагрузки от расстояния между опорами

Прогиб 0,5 мм.

Зависимость нагрузки от расстояния между опорами

Прогиб 1 мм.



Размеры для стандартных бесштоковых приводов Серии 52
Мод. 52M2P

Цилиндр имеет по 2 порта подвода воздуха "I" на обеих крышках.
При установке цилиндра необходимо выбрать, какой из двух входов следует использовать.
В оставшиеся порты должны быть вкручены заглушки (в комплект входят две заглушки).

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием<br />Мод. 52M2P...

(+ добавить ход)
К = винт демпфирования

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием<br />Мод. 52M2P...



Размеры для стандартных цилиндров бесштоковых Серии 52
с подводом воздуха в обе полости с одной стороны
Мод. 52M8P

Цилиндр имеет шесть портов подвода воздуха "I" на крышке. Три порта (x-h-w) предназначены для прямого хода каретки, а оставшиеся три (y-x-k) - для обратного хода.
При установке цилиндра необходимо выбрать, какой из трех портов следует использовать для перемещения в определенном направлении. В оставшиеся порты должны быть вкручены заглушки (в комплект входят четыре заглушки).
При использовании опорных кронштейнов (Мод. B-52/BA-52), порты "h" и "z" должны быть закрыты заглушками.

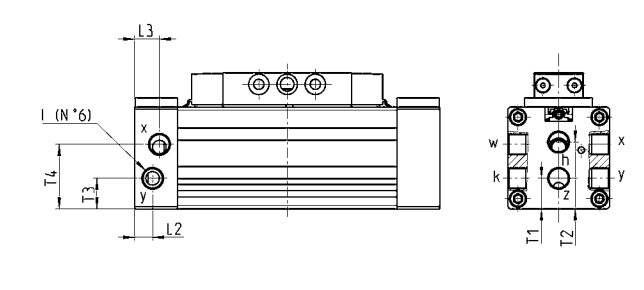

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны<br /> Мод. 52M8P...

Неуказанные габаритные размеры см. в таблице для Мод. 52M2P

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны<br /> Мод. 52M8P...



Размеры для стандартных бештоковых цилиндров Серии 52 с укороченной кареткой
Мод. 52M2C

Цилиндр имеет по 2 входа "I" (подачи питания) на обеих крышках.
При установке цилиндра необходимо выбрать, какой из двух входов следует использовать.
Оставшиеся входы должны быть закрыты заглушками (в комплект входят две заглушки).

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием, с укороченной кареткой<br />Мод. 52M2C...

(+ добавить ход)
К = винт демпфирования

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием, с укороченной кареткой<br />Мод. 52M2C...



Размеры для стандартных цилиндров Серии 52
с подводом воздуха в обе полости с одной стороны, с укороченной кареткой
Мод. 52M8C

Цилиндр имеет шесть входов "I" (подачи питания) на крышке. Три входа (x-h-w) предназначены для прямого хода каретки, а оставшиеся три (y-x-k) - для обратного хода.
При установке цилиндра необходимо выбрать, какой из трех входов следует использовать для перемещения в определенном направлении. Оставшиеся входы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов (Мод. B-52/BA-52), входы "h" и "z" должны быть закрыты заглушками.

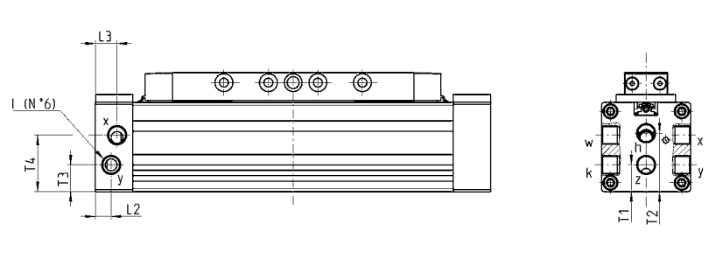

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны, с укороченной кареткой<br />Мод. 52M8C...

Неуказанные габаритные размеры см. в таблице для Мод. 52M2C

Размеры для стандартных цилиндров Серии 52 двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны, с укороченной кареткой<br />Мод. 52M8C...



Размеры для бесштоковых пневмоцилиндров Серии 52 с подшипником скольжения
Мод. 52G2P

Цилиндр имеет по 2 входа "I" (подачи питания) на обеих крышках.
При установке цилиндра необходимо выбрать, какой из двух входов следует использовать.
Оставшиеся входы должны быть закрыты заглушками (в комплект входят две заглушки).

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием<br />Мод. 52G2P...

jj = эти отверстия присутствуют только в цилиндре Ø 32

(+ добавить ход)
К = винт демпфирования

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием<br />Мод. 52G2P...



Размеры для приводов Серии 52 с подшипником скольжения
с подводом воздуха в обе полости с одной стороны
Мод. 52G8P

Цилиндр имеет шесть входов "I" (подачи питания) на крышке. Три входа (x-h-w) предназначены для прямого хода каретки, а оставшиеся три (y-x-k) - для обратного хода.
При установке цилиндра необходимо выбрать, какой из трех входов следует использовать для перемещения в определенном направлении. Оставшиеся входы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов (Мод. B-52/BA-52), входы "h" и "z" должны быть закрыты заглушками.

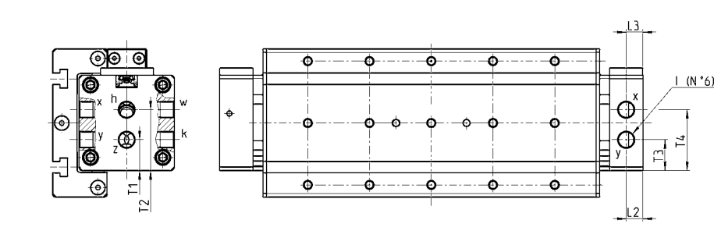

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны<br />Мод. 52G8P...

Неуказанные габаритные размеры см. в таблице для Мод. 52G2P

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны<br />Мод. 52G8P...



Размеры для бесштоковых цилиндров Серии 52 с подшипником скольжения, с укороченной кареткой
Мод. 52G2C

Цилиндр имеет по 2 входа "I" (подачи питания) на обеих крышках.
При установке цилиндра необходимо выбрать, какой из двух входов следует использовать.
Оставшиеся входы должны быть закрыты заглушками (в комплект входят две заглушки).

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием, с укороченной кареткой<br /> 		Мод. 52G2C...

jj = эти отверстия присутствуют только в цилиндре Ø 32

(+ добавить ход)
К = винт демпфирования

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием, с укороченной кареткой<br /> 		Мод. 52G2C...



Размеры для цилиндров Серии 52 с подшипником скольжения
с подводом воздуха в обе полости с одной стороны, с укороченной кареткой
Мод. 52G8C

Цилиндр имеет шесть входов "I" (подачи питания) на крышке. Три входа (x-h-w) предназначены для прямого хода каретки, а оставшиеся три (y-x-k) - для обратного хода.
При установке цилиндра необходимо выбрать, какой из трех входов следует использовать для перемещения в определенном направлении. Оставшиеся входы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов (Мод. B-52/BA-52), входы "h" и "z" должны быть закрыты заглушками.
При стандартном исполнении направляющая установлена на каретке слева. По запросу возможна установка направляющей справа.

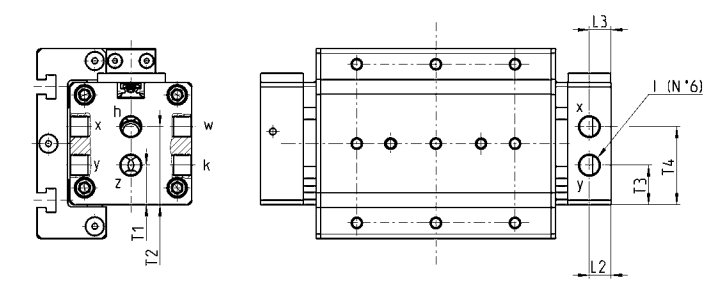

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны, с укороченной кареткой<br />Мод. 52G8C...

Неуказанные габаритные размеры см. в таблице для Мод. 52G2C

Размеры для цилиндров Серии 52 с подшипником скольжения, двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны, с укороченной кареткой<br />Мод. 52G8C...



Размеры для бесштоковых приводов Серии 52 с подшипником качения
Мод. 52R2P

Цилиндр имеет по 2 входа "I" (подачи питания) на обеих крышках.
При установке цилиндра необходимо выбрать, какой из двух входов следует использовать.
Оставшиеся входы должны быть закрыты заглушками (в комплект входят две заглушки).

Размеры для цилиндров Серии 52 с подшипником качения, двусторонних, с демпфированием<br />Мод. 52R2P...

ff = эти отверстия отсутствуют в цилиндре Ø 25

(+ добавить ход)
К = винт демпфирования

Размеры для цилиндров Серии 52 с подшипником качения, двусторонних, с демпфированием<br />Мод. 52R2P...



Размеры для цилиндров Серии 52 с подшипником качения
с подводом воздуха в обе полости с одной стороны
Мод. 52R8P

Цилиндр имеет шесть входов "I" (подачи питания) на крышке. Три входа (x-h-w) предназначены для прямого хода каретки, а оставшиеся три (y-x-k) - для обратного хода.
При установке цилиндра необходимо выбрать, какой из трех входов следует использовать для перемещения в определенном направлении. Оставшиеся входы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов (Мод. B-52/BA-52), входы "h" и "z" должны быть закрыты заглушками.
При стандартном исполнении направляющая установлена на каретке слева. По запросу возможна установка направляющей справа.

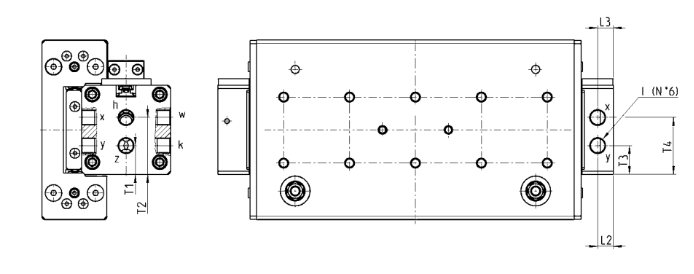

Размеры для цилиндров Серии 52 с подшипником качения, двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны<br />Мод. 52R8P...

Неуказанные габаритные размеры см. в таблице для Мод. 52R2P

Размеры для цилиндров Серии 52 с подшипником качения, двусторонних, с демпфированием,<br /> 		 с опцией подвода воздуха в обе полости цилиндра с одной стороны<br />Мод. 52R8P...
