Бесштоковые цилиндры. Серия 50




Бесштоковые цилиндры.
Серия 50

Двусторонние, магнитные, с демпфированием
Ø 16, 25, 32, 40, 50, 63, 80 мм.
ход 100 - 4000 мм.

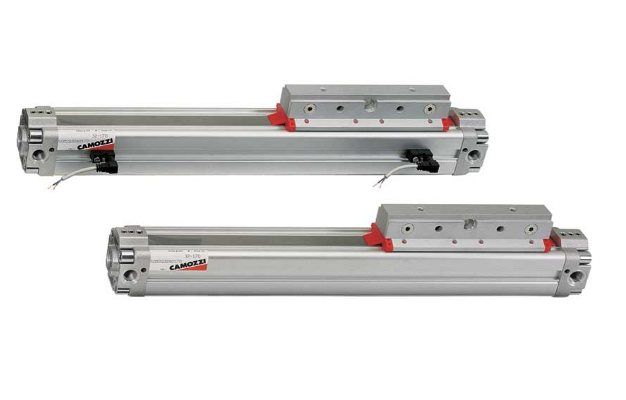

Camozzi. Пневмоцилиндр Серия 50

Посмотреть стоимость
и наличие
бесштоковых цилиндров, серия 50



Просмотреть цены на бесштоковые цилиндры, серия 50




- Классическая версия пневмоцилиндров, проверенная годами

- Широкая линейка диаметров

- Магнитный поршень показывающий положение цилиндра

- Подвод воздуха в крышку с любой стороны



Пневмоцилиндр
Серии 50
50M2P16A0100



Просмотр модели пневмоцилиндра серии 50 в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии 50
50M2P40A0700

Просмотр модели пневмоцилиндра серии 50 в 3D

Просмотр модели в 3D



Пневмоцилиндр
Серии 50
50M2U80A3000



Просмотр модели пневмоцилиндра серии 50 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
Серии 50

Просмотр каталога в pdf пневмоцилиндров серии 50

Просмотр описания пневмоцилиндров серии 50

Скачать модель пневмоцилиндра серии 50 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 50 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 50 в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры серии 50

Паспорт на пневмоцилиндры
серии 50

Скачать чертеж пневмоцилиндра серии 50 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 50 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 50 в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 50

Таблица усилий пневмоцилиндров



Бесштоковые пневмоцилиндры Серии 50 поставляются 7 различными диаметрами, обеспечивая наибольшее количество применений.

На поршне цилиндра установлен постоянный магнит, обеспечивающий срабатывание магнитных датчиков положения, закрепляемых в специальных канавках на боковой поверхности цилиндра.
Бесштоковые приводы этой серии оснащены устройствами пневматического демпфирования в конце хода с регулировкой интенсивности торможения с помощью винтов, расположенных в крышках.

Цилиндры Серии 50 рекомендуется применять так, чтобы не превышать максимальных нагрузок и моментов. (см. таблицы допустимых моментов)

Примечание: Из-за применения специальных магнитных лент - запрещается проведение сварочных работ на оборудовании с установленным бесштоковым цилиндром Серии 50.

Срок поставки пневмоцилиндров Серии 50 составляет от 21 до 30 дней.

Для бесштоковых пневмоцилиндров возможно отдельно заказать ленты и остальные комплектующие, включая все уплотнения.



Общие характеристики пневмоцилиндров Серии 50




Конструкция

бесштоковый с внутренней кареткой

Действие

двустороннего

Материал

алюминиевые крышки, поршень и гильза; уплотнения NBR, полиуретан

Крепление

лапы, опоры, плавающая скоба

Диаметр

Ø 16, 25, 32, 40, 50, 63, 80 мм

Ход (min-max)

для всех диаметров 100 - 4000 мм.

Рабочее давление

1 - 8 бар

Рабочая температура

-10°C ÷ +50°C

Среда

сжатый воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с (без нагрузки)

Гарантия

1 год или 16 000 км

Срок поставки

21 - 30 дней



Кодировка для заказа пневмоцилиндров Серии 50



50

M

2

P

50

A

0500



50

Серия
M Модификация:
M =
стандартный, магнитный

2

Действие:
2 = двусторонний с демпфированием в обе стороны

P

Материалы:
P = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, стандартная каретка
U = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, каретка с фланцем
50

Диаметры:
Ø 16 мм
Ø 25 мм
Ø 32 мм
Ø 40 мм
Ø 50 мм
Ø 63 мм
Ø 80 мм

A Тип крепления:
A = стандартный
0500

Ход:
100 - 4000 мм.



Таблица стандартных ходов бесштоковых пневмоцилиндров Серии 50


X
- анодированный алюминиевый профиль, уплотнения полиуретан и NBR, стандартная каретка

V - анодированный алюминиевый профиль, уплотнения полиуретан и NBR, каретка с фланцем

Пневмоцилиндры серии 50 доступные для заказа

Ø 100 200 300 400 500 600 700 800 900 1000 1500 2000 2500 3000
16 X -
50M2P16A0100
V -
50M2U16A0100
X -
50M2P16A0200
V -
50M2U16A0200
X -
50M2P16A0300
V -
50M2U16A0300
X -
50M2P16A0400
V -
50M2U16P0400
X -
50M2P16A0500
V -
50M2U16A0500
X -
50M2P16A0600
V -
50M2U16A0600
X -
50M2P16A0700
V -
50M2U16A0700
X -
50M2P16A0800
V -
50M2U16A0800
X -
50M2P16A0900
V -
50M2U16A0900
X -
50M2P16A1000
V -
50M2U16A1000
X -
50M2P16A1500
V -
50M2U16A1500
X -
50M2P16A2000
V -
50M2U16A2000
X -
50M2P16A2500
V -
50M2U16A2500
X -
50M2P16A3000
V -
50M2U16A3000
25 X -
50M2P25A0100
V -
50M2U25A0100
X -
50M2P25A0200
V -
50M2U25A0200
X -
50M2P25A0300
V -
50M2U25A0300
X -
50M2P25A0400
V -
50M2U25A0400
X -
50M2P25A0500
V -
50M2U25A0500
X -
50M2P25A0600
V -
50M2U25A0600
X -
50M2P25A0700
V -
50M2U25A0700
X -
50M2P25A0800
V -
50M2U25A0800
X -
50M2P25A0900
V -
50M2U25A0900
X -
50M2P25A1000
V -
50M2U25A1000
X -
50M2P25A1500
V -
50M2U25A1500
X -
50M2P25A2000
V -
50M2U25A2000
X -
50M2P25A2500
V -
50M2U25A2500
X -
50M2P25A3000
V -
50M2U25A3000
32 X -
50M2P32A0100
V -
50M2U32A0100
X -
50M2P032A0200
V -
50M2U032A0200
X -
50M2P32A0300
V -
50M2U32A0300
X -
50M2P32A0400
V -
50M2U32A0400
X -
50M2P32A0500
V -
50M2U32A0500
X -
50M2P32A0600
V -
50M2U32A0600
X -
50M2P32A0700
V -
50M2U32A0700
X -
50M2P32A0800
V -
50M2U32A0800
X -
50M2P32A0900
V -
50M2U32A0900
X -
50M2P32A1000
V -
50M2U32A1000
X -
50M2P32A1500
V -
50M2U32A1500
X -
50M2P32A2000
V -
50M2U32A2000
X -
50M2P32A2500
V -
50M2U32A2500
X -
50M2P32A3000
V -
50M2U32A3000
40 X -
50M2P40A0100
V -
50M2U40A0100
X -
50M2P40A0200
V -
50M2U40A0200
X -
50M2P40A0300
V -
50M2U40A0300
X -
50M2P40A0400
V -
50M2U40A0400
X -
50M2P040A0500
V -
50M2U040A0500
X -
50M2P040A0600
V -
50M2U040A0600
X -
50M2P040A0700
V -
50M2U040A0700
X -
50M2P040A0800
V -
50M2U040A0800
X -
50M2P040A0900
V -
50M2U040A0900
X -
50M2P040A1000
V -
50M2U040A1000
X -
50M2P040A1500
V -
50M2U040A1500
X -
50M2P40A2000
V -
50M2U40A2000
X -
50M2P40A2500
V -
50M2U40A2500
X -
50M2P40A3000
V -
50M2U40A3000
50 X -
50M2P50A0100
V -
50M2U50A0100
X -
50M2P50A0200
V -
50M2U50A0200
X -
50M2P50A0300
V -
50M2U50A0300
X -
50M2P50A0400
V -
50M2U50A0400
X -
50M2P50A0500
V -
50M2U50A0500
X -
50M2P50A0600
V -
50M2U50A0600
X -
50M2P50A0700
V -
50M2U50A0700
X -
50M2P50A0800
V -
50M2U50A0800
X -
50M2P50A0900
V -
50M2U50A0900
X -
50M2P50A1000
V -
50M2U50A1000
X -
50M2P50A1500
V -
50M2U50A1500
X -
50M2P50A2000
V -
50M2U50A2000
X -
50M2P50A2500
V -
50M2U50A2500
X -
50M2P50A3000
V -
50M2U50A3000
63 X -
50M2P63A0100
V -
50M2U63A0100
X -
50M2P63A0200
V -
50M2U63A0200
X -
50M2P63A0300
V -
50M2U63A0300
X -
50M2P63A0400
V -
50M2U63A0400
X -
50M2P63A0500
V -
50M2U63A0500
X -
50M2P63A0600
V -
50M2U63A0600
X -
50M2P63A0700
V -
50M2U63A0700
X -
50M2P63A0800
V -
50M2U63A0800
X -
50M2P63A0900
V -
50M2U63A0900
X -
50M2P63A1000
V -
50M2U63A1000
X -
50M2P63A1500
V -
50M2U63A1500
X -
50M2P63A2000
V -
50M2U63A2000
X -
50M2P63A2500
V -
50M2U63A2500
X -
50M2P63A3000
V -
50M2U63A3000
80 X -
50M2P80A0100
V -
50M2U80A0100
X -
50M2P80A0200
V -
50M2U80A0200
X -
50M2P80A0300
V -
50M2U80A0300
X -
50M2P80A0400
V -
50M2U80A0400
X -
50M2P80A0500
V -
50M2U80A0500
X -
50M2P80A0600
V -
50M2U80A0600
X -
50M2P80A0700
V -
50M2U80A0700
X -
50M2P80A0800
V -
50M2U80A0800
X -
50M2P80A0900
V -
50M2U80A0900
X -
50M2P80A1000
V -
50M2U80A1000
X -
50M2P80A1500
V -
50M2U80A1500
X -
50M2P80A2000
V -
50M2U80A2000
X -
50M2P80A2500
V -
50M2U80A2500
X -
50M2P80A3000
V -
50M2U80A3000

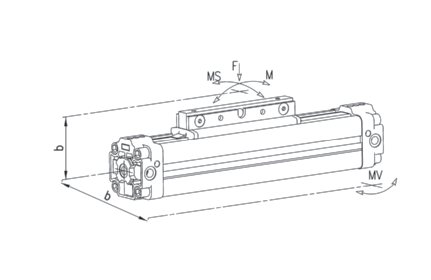

Таблица, показывающая максимально допустимую нагрузку и моменты

M = F x b
MS = F x b
MV = F x b
Примечание: Предполагается, что нагрузки и моменты приложены отдельно

Таблица, показывающая максимально допустимую нагрузку и моменты
Таблица, показывающая максимально допустимую нагрузку и моменты

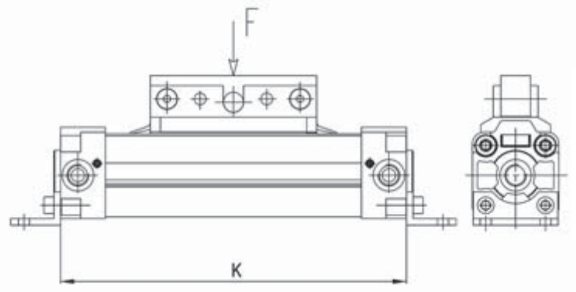

Нагрузки в соответствии с опорной базой
Нагрузки в соответствии с опорной базой
Нагрузки в соответствии с опорной базой

Примечание: Графики показывают максимально допустимые нагрузки для двуопорного варианта в случаях, при которых прогиб меньше 0,5 мм.
Если действующая нагрузка превышает приведенные значения, то следует вводить дополнительную опору.



Нагрузки в соответствии с опорной базой
Нагрузки в соответствии с опорной базой
Нагрузки в соответствии с опорной базой

Примечание: Графики показывают максимально допустимые нагрузки для двуопорного варианта в случаях, при которых прогиб меньше 0,5 мм.
Если действующая нагрузка превышает приведенные значения, то следует вводить дополнительную опору.

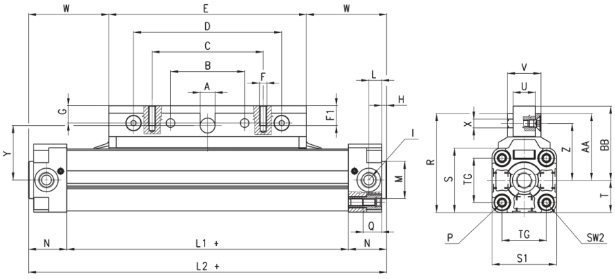

Размеры для стандартных бесштоковых цилиндров Серии 50

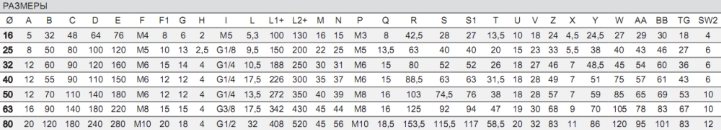

Размеры для стандартных цилиндров Серии 50
Размеры для стандартных цилиндров Серии 50

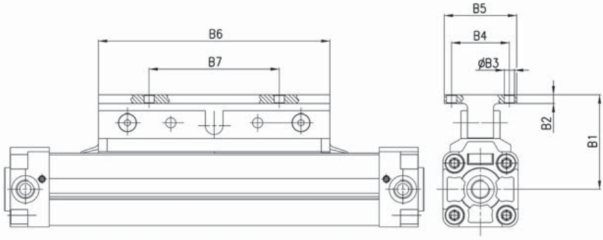

Размеры для бесштоковых цилиндров Серии 50 с несущим фланцем

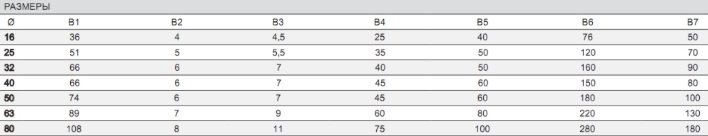

Размеры для стандартных цилиндров Серии 50 с несущим фланцем
Размеры для стандартных цилиндров Серии 50 с несущим фланцем
