Компактные поворотные цилиндры. Серия 30
Увеличить


Компактные поворотные цилиндры. Серия 30




Поворотные пневмоцилиндры. Серия 30

С демпфированием и без
Углы поворота 90° и 180°
Ø 50, 63, 80, 100

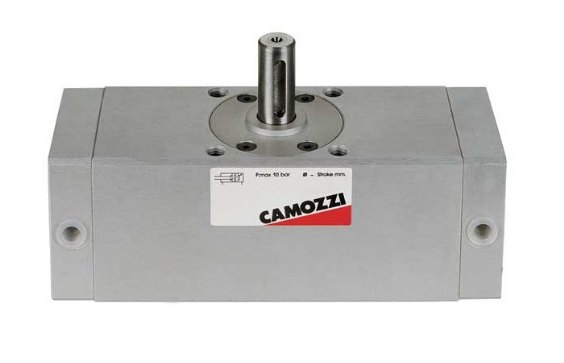

Camozzi. Поворотные пневмоцилиндры. Серия 30

Посмотреть стоимость
и наличие
поворотных пневмоцилиндров, серия 30

Просмотреть цены на поворотные пневмоцилиндры, серия 30


- Постоянное значение момента во всем рабочем диапазоне

- Широкий диапазон размеров

- Модели с пневматическим демпфированием

- Дополнительная регулировка угла поворота

- Разборная конструкция, наличие ремкомплектов

Поворотный пневмоцилиндр
Серии 30
30-050/090

Просмотр модели пневмоцилиндра серии 30 в 3D

Просмотр модели в 3D

Поворотный пневмоцилиндр
Серии 30
30-080/090-3

Просмотр модели пневмоцилиндра серии 30 в 3D

Просмотр модели в 3D

Поворотный пневмоцилиндр
Серии 30
30-100/180-3

Просмотр модели пневмоцилиндра серии 30 в 3D

Просмотр модели в 3D

Описание поворотных пневмоцилиндров
серии 30

Просмотр каталога в pdf пневмоцилиндров Серии 30

Просмотр описания пневмоцилиндров
серии 30

Скачать модель пневмоцилиндра серии 30 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 30 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 30 в формате IGES

Скачать модель в IGES

Просмотр паспорта на поворотные цилиндры Серии 30

Паспорт на поворотные пневмоцилиндры
серии 30

Скачать чертеж пневмоцилиндра серии 30 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 30 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 30 в формате DWG

Скачать чертеж в DWG

Поворотные цилиндры серии 30 - это комбинация рейки и шестерни, которая преобразует линейное перемещение поршней в поворот вала. Приводы этого типа имеют постоянное значение момента во всем рабочем диапазоне.

Уникальная износостойкая направляющая обеспечивает повышенный срок службы изделия.

На крышках имеются винты регулировки угла поворота в пределах +/- 5°.
Вращение по часовой стрелке.

При отсутствии на складе, срок поставки пневмоцилиндров Серии 30 составляет от 21 до 30 дней.

Для пневмоцилиндров Серии 30 возможно заказать ремкомплекты, включающие все уплотнения.

Общие характеристики поворотных цилиндров Серии 30

Конструкция

профиль

Действие

двусторонний

Материал

алюминиевые крышки, корпус из алюминиевого профиля, NBR уплотнения
остальные детали - закаленная сталь

Варианты крепления

через отверстия в корпусе

Диаметр

Ø 50, 63, 80, 100

Установка

в любом положении

Рабочее давление

0,5 - 10 бар

Рабочая температура

0°C - 50°C (при чистом и сухом воздухе -20°C)

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Стандартный угол поворота

90° - 180°

Конструкция поршней

без магнита, использование магнитных датчиков положения невозможно

Гарантия

1 год или 16 000 км.

Срок поставки

21 - 30 дней

Кодировка для заказа поворотных пневмоцилиндров Серии 30



30

-

050

/

090

-

3



30

Серия
30
050

Диаметры:
Ø 50 мм.

Ø 63 мм.
Ø 80 мм.
Ø 100 мм.

090

Углы поворота:
090 - угол поворота 90°
180 - угол поворота 180°

3

- по умолчанию с демпфированием
3 - без демпфирования



Таблица значений стандартного хода для поворотных приводов Серии 30

X - пневмоцилиндры с демпфированием

V
- пневмоцилиндры без демпфирования

Пневмоцилиндры серии 30 доступные для заказа

Ø 90 180
50 X - (30-050/090)
V - (30-050/090-3)
X - (30-050/180)
V - (30-050/180-3)
63 X - (30-063/090)
V - (30-063/090-3)
X - (30-063/180)
V - (30-063/180-3)
80 X - (30-080/090)
V - (30-080/090-3)
X - (30-080/180)
V - (30-080/180-3)
100 X - (30-100/090)
V - (30-100/090-3)
X - (30-100/180)
V - (30-100/180-3)

Таблица, показывающая значения крутящего момента в H*м (теоретический)
Таблица, показывающая значения крутящего момента в H*м (теоретический)

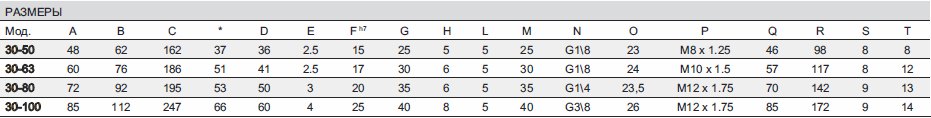

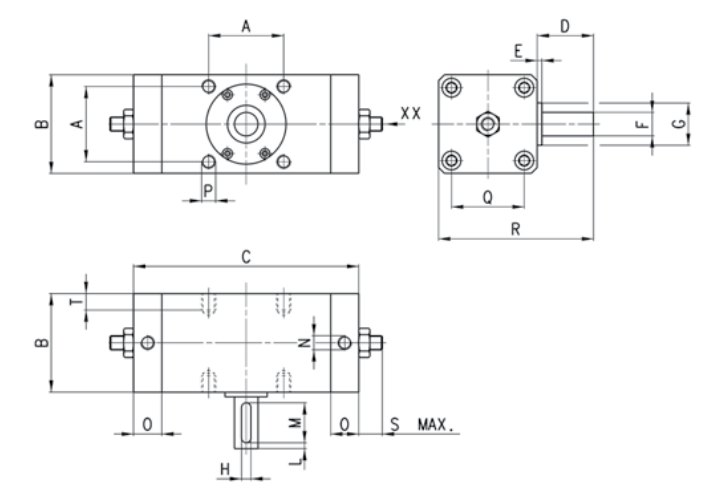

Габаритные размеры поворотных пневмоприводов Серии 30 с демпфированием

* увеличение "С" на каждые 90° поворота

Габаритные размеры поворотных цилиндров Серии 30 с демпфированием

ХХ = винт регулировки угла поворота

Габаритные размеры поворотных цилиндров Серии 30 с демпфированием

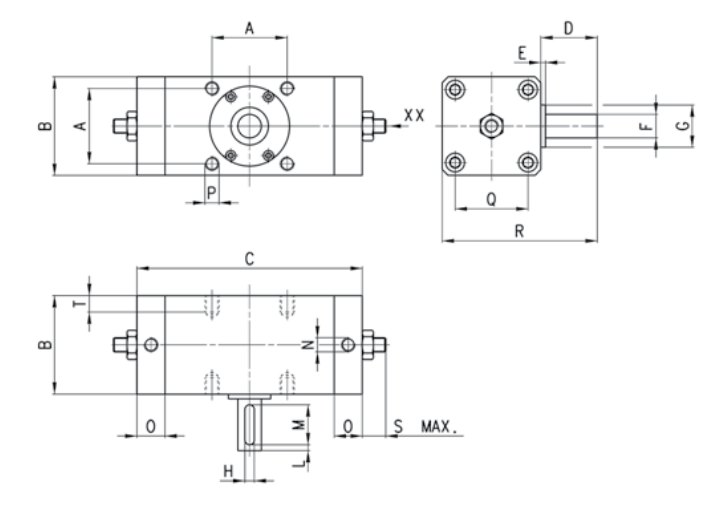

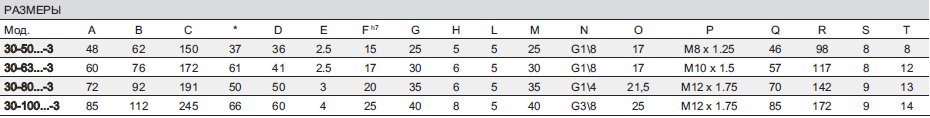

Габаритные размеры поворотных цилиндров Серии 30 без демпфирования

* увеличение "С" на каждые 90° поворота

Габаритные размеры поворотных цилиндров Серии 30 без демпфирования

ХХ = винт регулировки угла поворота

Габаритные размеры поворотных цилиндров Серии 30 без демпфирования



Кодировки ремкомплектов пневмоцилиндров Серии 30
Ø Наименование
стандартных ремкомплектов
пневмоцилиндров Серии 30
50 K02-30-50
63 K02-30-63
80 K02-30-80
100 K02-30-100
