Поворотные пневмоцилиндры. Серия 69
Увеличить


Поворотные пневмоцилиндры. Серия 69




Поворотные магнитные пневмоцилиндры. Серия 69

Магнитные с демпфированием
Углы поворота 90°, 180°
Ø 32, 40, 50, 63, 80, 100, 125

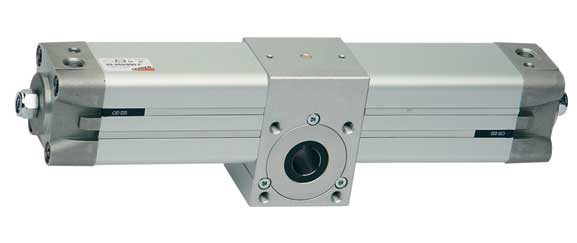

Camozzi. Пневмоцилиндры Серии 69

Посмотреть стоимость
и наличие
поворотных магнитных пневмоцилиндров, серия 69

Просмотреть цены на поворотные магнитные пневмоцилиндры, серия 69


- Постоянное значение момента во всем рабочем диапазоне

- Семь различных диаметров

- Встроенное пневматическое демпфирование

- Дополнительная регулировка угла поворота

- Разборная конструкция, наличие ремкомплектов

Поворотный пневмоцилиндр
Серии 69
69-032/090-F

Просмотр модели пневмоцилиндра серии 69 в 3D

Просмотр модели в 3D

Поворотный пневмоцилиндр
Серии 69
69-063/090-M

Просмотр модели пневмоцилиндра серии 69 в 3D

Просмотр модели в 3D

Поворотный пневмоцилиндр
Серии 69
69-125/180-M

Просмотр модели пневмоцилиндра серии 69 в 3D

Просмотр модели в 3D

Описание поворотных пневмоцилиндров
серии 69

Просмотр каталога в pdf пневмоцилиндров Серии 69

Просмотр описания пневмоцилиндров
серии 69

Скачать модель пневмоцилиндра серии 69 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 69 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 69 в формате IGES

Скачать модель в IGES

Просмотр паспорта на поворотные цилиндры Серии 69

Паспорт на поворотные пневмоцилиндры
серии 69

Скачать чертеж пневмоцилиндра серии 69 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 69 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 69 в формате DWG

Скачать чертеж в DWG

Поворотные цилиндры Серии 69 были разработаны 7 различных диаметров.
Возможны два варианта выходного элемента - в виде втулки со шпоночным пазом, либо в виде вала со шпоночным пазом.

Благодаря применению специальных материалов эти цилиндры могут эффективно использоваться в экстремальных условиях. Высокое качество материалов и их обработки позволило обеспечить жесткие допуски на угловые перемещения. Поворотная втулка изготовлена из закаленной шлифованной стали и установлена на двух подшипниках качения.
Поршень и система пневматического демпфирования в крайних положениях испытаны в тяжелых условиях работы. Универсальная заводская смазка позволяет обеспечить работу как без, так и с дополнительным маслораспылением.
На крышках имеются винты регулировки угла поворота в пределах +/-5°. Вращение по часовой стрелке.

Срок поставки поворотных приводов Серии 69 составляет от 21 до 30 дней.

Для поворотных пневмоцилиндров Серии 69 возможно заказать ремкомплекты, включающие все уплотнения.

Общие характеристики поворотных цилиндров Серии 69

Конструкция

стяжные шпильки внутри корпуса

Действие

двусторонний

Материал

алюминиевые крышки, алюминиевые гильзы, алюминиевый корпус, NBR уплотнения, зубчатая рейка стальная,
направляющие зубчатой рейки - полиформальдегид.

Варианты крепления

через резьбовые отверстия в корпусе с помощью крепежных элементов 60 серии

Диаметр

Ø 32, 40, 50, 63, 80, 100, 125

Подшипники

качения (Ø 32 мм направляющие из бронзы, покрытой тефлоном)

Рабочее давление

1 - 10 бар

Рабочая температура

0°C - 80°C (при чистом и сухом воздухе -20°C);

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Стандартный угол поворота

90° - 180° (другие по заказу)

Гарантия

1 год или 16 000 км.

Срок поставки

21 - 30 дней

Кодировка для заказа поворотных приводов Серии 69



69

-

050

/

090

-

F



69

Серия
69
050

Диаметры:
Ø 32 мм
Ø 40 мм
Ø 50 мм
Ø 63 мм
Ø 80 мм
Ø 100 мм
Ø 125 мм

090

Углы поворота:
90° - 180°

F

Выходной элемент:
F = втулка со шпоночным пазом
M = вал со шпоночным пазом



Таблица значений стандартного хода для пневмоприводов Серии 69

X - пневмоцилиндры со втулкой со шпоночным пазом

V
- пневмоцилиндры с валом со шпоночным пазом

Пневмоцилиндры серии 69 доступные для заказа

Ø 90 180
32 X - (69-032/090-F)
V - (69-032/090-M)
X - (69-032/180-F)
V - (69-032/180-M)
40 X - (69-040/090-F)
V - (69-040/090-M)
X - (69-040/180-F)
V - (69-040/180-M)
50 X - (69-050/090-F)
V - (69-050/090-M)
X - (69-050/180-F)
V - (69-050/180-M)
63 X - (69-063/090-F)
V - (69-063/090-M)
X - (69-063/180-F)
V - (69-063/180-M)
80 X - (69-080/090-F)
V - (69-080/090-M)
X - (69-080/180-F)
V - (69-080/180-M)
100 X - (69-100/090-F)
V - (69-100/090-M)
X - (69-100/180-F)
V - (69-100/180-M)
125 X - (69-125/090-F)
V - (69-125/090-M)
X - (69-125/180-F)
V - (69-125/180-M)

Таблица, показывающая значения крутящего момента в H*м (теоретический)
Таблица, показывающая значения крутящего момента в H*м (теоретический)



Продольная нагрузка F max при F1=0
Продольная нагрузка F max при F1=0



Радиальная нагрузка
Радиальная нагрузка

M = центр масс

Радиальная нагрузка

Максимальная радиальная нагрузка F1 при F=0



Габаритные размеры поворотных приводов Серии 69 с выходным элементом в виде втулки со шпоночным пазом

* увеличение "A" и "Z" на каждые 90° поворота

Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде втулки со шпоночным пазом
Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде втулки со шпоночным пазом
Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде втулки со шпоночным пазом



Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде вала со шпоночным пазом

* увеличение "A" и "Z" на каждые 90° поворота

Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде вала со шпоночным пазом
Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде вала со шпоночным пазом
Габаритные размеры поворотных цилиндров Серии 69 с выходным элементом в виде вала со шпоночным пазом



Кодировки ремкомплектов поворотных пневмоцилиндров Серии 69
Ø Наименование
стандартных ремкомплектов
пневмоцилиндров Серии 69
32 K02-69-32
40 K02-69-40
50 K02-69-50
63 K02-69-63
80 K02-69-80
100 K02-69-100
125 K02-69-125
