Собственное производство с высококвалифицированными сотрудниками позволяет решать любые поставленные задачи по автоматизации процессов.

Запорные клапаны. Серия VNVЗапорные электромагнитные клапана. Серия CFB

Пневмопривод для запорной арматуры. Серия ARP
Увеличить


Пневмопривод для запорной арматуры. Серия ARP




Поворотные пневмоцилиндры. Серия ARP

Поворотный пневмоцилиндр для запорной арматуры стандарта ISO 5211/DIN 3337
Размеры: 001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400
Угол поворота: 90°

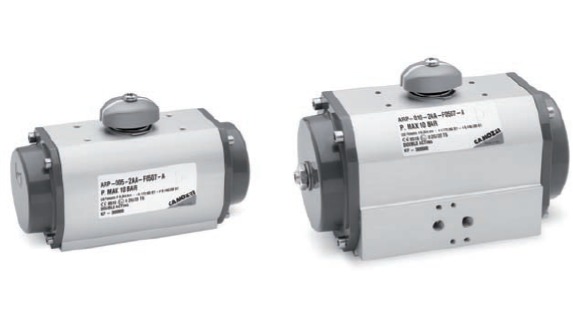

Camozzi. Поворотные пневмоцилиндры для запорной арматуры. Серия APR


- Продукт сертифицирован ATEX и Ростехнадзором

- Соответствие стандартам по присоединению фланца ISO 5211/DIN 3337

- Широкий диапазон размеров

- Присоединение распределителей по стандарту Namur VDI/VDE 3845

- Разборная конструкция, наличие ремкомплектов





























Описание поворотных
пневмоцилиндров
для запорной арматуры
серии ARP

Просмотр каталога в pdf пневмоцилиндров серии ARP

Просмотр описания пневмоцилиндров серии ARP













Просмотр паспорта на пневмоцилиндры серии ARP

Паспорт на пневмоцилиндры серии ARP













Сертификат соответствия на пневмоцилиндры серии ARP

Сертификат соответствия на пневмоцилиндры


Просмотр устройства пневмоцилиндра серии ARP

Устройство
привода



Поворотные пневмоцилиндры Серии ARP разработаны в соответствии с высокими требованиями современного производства, где они чаще всего используются для управления открытием или закрытием шаровых клапанов и поворотных дисковых затворов (баттерфляй).

Поворотные приводы серии ARP представлены в 13-ти типоразмерах, что позволяет охватить широкий спектр применений. Винты регулировки угла поворота, расположенные в крышках привода, обеспечивают возможность ручной регулировки открытия/закрытия цилиндра на угол ±5°. Все поворотные приводы Серии ARP имеют сертификат ATEX и Ростехнадзора на применение во взрывоопасной среде. Присоединение поворотного пневмоцилиндра серии ARP для управляющего пневмораспределителя соответствует стандарту Namur VDI/VDE 3845.

Поворотные приводы серии ARP поддерживаются в наличии. Размерности пневмоцилиндров от 070 и более поставляются 2-3 недели. Для цилиндров серии ARP поставляются ремкомплекты, включающие все уплотнения, а также пружины для изменения привода двустороннего действия в привод одностороннего действия с пружинным возвратом



Общие характеристики поворотных пневмоцилиндров серии ARP



Конструкция

рейка-шестерня

Действие

одностороннее (пружинный возврат), двустороннее

Материал

корпус – экструдированный алюминиевый профиль (кроме ARP 400)
крышки, поршень, рейка – алюминий, литье под давлением
шестерня – оцинкованная сталь
направляющие – полиформальдегид
уплотнения – NBR

Размеры

001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400

Угол поворота

только 90°

Крепление

непосредственно к фланцу крана с помощью болтов и винтов, либо с помощью скобы и адаптера

Рабочее давление

2 - 10 бар

Рабочая температура

0°C - 80°C (при сухом воздухе -20°C);

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Гарантия

1 год или 16 000 км.

Срок поставки

в наличии (большие диаметры - 21 - 30 дней)



Кодировка для заказа поворотного пневмоцилиндра серии ARP



ARP

-

001

-

1A

A

-

F0300

-

A

EX



ARP

Серия
-

001

Размер:
001 = крутящий момент 9 Н*м
003 = крутящий момент 24 Н*м
005 = крутящий момент 50 Н*м
010 = крутящий момент 100 Н*м
012 = крутящий момент 120 Н*м
020 = крутящий момент 200 Н*м
035 = крутящий момент 370 Н*м
055 = крутящий момент 597 Н*м
070 = крутящий момент 825 Н*м
100 = крутящий момент 1000 Н*м
150 = крутящий момент 1655 Н*м
250 = крутящий момент 2648 Н*м
400 = крутящий момент 4800 Н*м

-


1A

Действие:
1A = односторонний (минимальное давление 4 бар)
1B = односторонний (минимальное давление 5 бар)
1C = односторонний (минимальное давление 5,5 бар)
1D = односторонний (минимальное давление 6 бар)
2A = двусторонний

A Угол поворота:
A = 90°
-



F0300 Присоединение по фланцу (ISO 5211):
F0300 = отверстия фланца F03
F0305 = отверстия фланца F03 + отверстия фланца F05
F0400 = отверстия фланца F04
F0507 = отверстия фланца F05 + отверстия фланца F07
F0700 = отверстия фланца F07
F0710 = отверстия фланца F07 + отверстия фланца F10
F1200 = отверстия фланца F12
F1400 = отверстия фланца F14
F1600 = отверстия фланца F16
F1625 = отверстия фланца F16 + отверстия фланца F25
-

-

A Материалы:
A = стандартный анодированный
E = эпоксидное покрытие (эпоксидное покрытие и вал из нержавеющей стали)
C = CNI Каниген покрытие
W = температурное исполнение (до +200°C)
HW = температурное исполнение (до +250°C)

EX


Наличие сертификата ATEX (у всех моделей поворотных пневмоцилиндров ARP)



Материалы поворотного пневмоцилиндра серии ARP

Материалы дископоворотных механизмов серии 6100-ARP
Позиция Наименование Материал Количество
1 Корпус Анодированный алюминий (CNI 530T) 1
2 Поршень Анодированный алюминий (CNI 425) 2
3 Вал Нержавеющая сталь 1
4 Крышка Анодированный алюминий (CNI 530T) 2
5 Переходник Анодированный алюминий (CNI 530T) 1
6 Крепежные болты Нержавеющая сталь 8
7 Уплотнительное кольцо поршня NBR 2
8 Верхнее уплотнительное кольцо вала NBR 1
9 Нижнее уплотнительное кольцо вала NBR 1
10 Уплотнительное кольцо крышки NBR 2
11 Прокладка вала Полиэтилен 1
12 Несущая обкладка поршня POM DELRIN (сополимер ацеталя) 4
13 Возвратный вкладыш POM DELRIN (сополимер ацеталя) 2
14 Верхний вкладыш POM DELRIN (сополимер ацеталя) 1
15 Нижний вкладыш POM DELRIN (сополимер ацеталя) 1
16 Вкладыш переходника POM DELRIN (сополимер ацеталя) 1
17 Направляющая Нержавеющая сталь 2
18 Верхнее стопорное кольцо вала Нержавеющая сталь 1
19 Нижнее стопорное кольцо вала Нержавеющая сталь 1
20 Пружины SiCr 4
21 Воздушный канал Композитный материал 2
22 Визуальный индикатор Нейлон 4
23 Болты переходника Нержавеющая сталь 4
24 Регулировочные винты Нержавеющая сталь 2
25 Затворные винты Нержавеющая сталь 2
26 Втулка вала Нержавеющая сталь 1
27 Фиксатор (шпонка) Нержавеющая сталь 1



Принцип работы поворотных пневмоцилиндров серии ARP двустороннего действия

Camozzi. Поворотные пневмоцилиндры. Серия APR


Перемещение поршней поворотного привода осуществляется сжатым воздухом в двух направлениях.

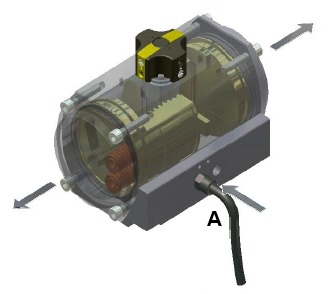

При подаче воздуха в порт «А», центральная камера наполняется воздухом и два поршня двигаются в противоположных направлениях, при этом вал привода вращается против часовой стрелки.

Camozzi. Поворотные пневмоцилиндры. Серия APR

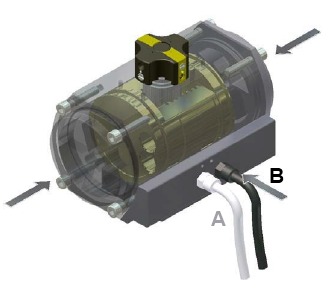

При подаче воздуха в порт «B», внешняя камера наполняется воздухом и два поршня двигаются в противоположных направлениях, при этом вал привода вращается по часовой стрелки.



Принцип работы поворотных пневмоцилиндров серии ARP с пружинным возвратом

Camozzi. Поворотные пневмоцилиндры. Серия APR


Перемещение поршней поворотного пневмоцилиндра осуществляется сжатым воздухом на открытие и пружиной на закрытие.

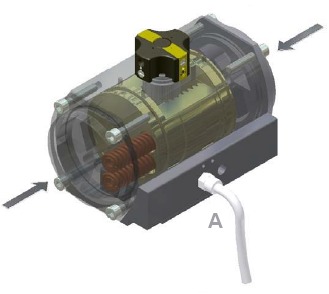

При подаче воздуха в порт «А», центральная камера наполняется воздухом и два поршня двигаются в противоположных направлениях, при этом вал привода вращается против часовой стрелки.
При стравливании воздуха из полости пневмоцилиндра, возврат поршня происходит под действии возвратных пружин.

Camozzi. Поворотные пневмоцилиндры. Серия APR

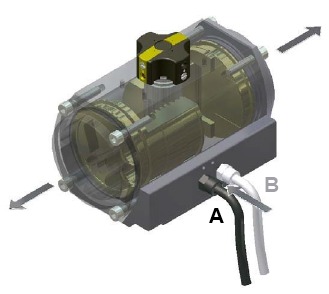

При стравливании воздуха из полости пневмоцилиндра, пружины во внешних камерах разжимаются возвращая поршни в начальное положение. Пружины перемещают поршни в противоположных направлениях, при этом вал привода вращается по часовой стрелке.



Полная таблица моделей поворотных пневмоцилиндров серии ARP

Таблица моделей поворотных цилиндров серии ARP

Размер Двустороннего действия С возвратной пружиной
(давление 4 бара)
С возвратной пружиной
(давление 5 бар)
С возвратной пружиной
(давление 5,5 бара)
С возвратной пружиной
(давление 6 бар)
001 ARP-001-2AA-F0300-AEX ARP-001-1AA-F0300-AEX ARP-001-1BA-F0300-AEX ARP-001-1CA-F0300-AEX ARP-001-1DA-F0300-AEX
003 ARP-003-2AA-F0305-AEX ARP-003-1AA-F0305-AEX ARP-003-1BA-F0305-AEX ARP-003-1CA-F0305-AEX ARP-003-1DA-F0305-AEX
003 ARP-003-2AA-F0400-AEX ARP-003-1AA-F0400-AEX ARP-003-1BA-F0400-AEX ARP-003-1CA-F0400-AEX ARP-003-1DA-F0400-AEX
005 ARP-005-2AA-F0507-AEX ARP-005-1AA-F0507-AEX ARP-005-1BA-F0507-AEX ARP-005-1CA-F0507-AEX ARP-005-1DA-F0507-AEX
010 ARP-010-2AA-F0507-AEX ARP-010-1AA-F0507-AEX ARP-010-1BA-F0507-AEX ARP-010-1CA-F0507-AEX ARP-010-1DA-F0507-AEX
012 ARP-012-2AA-F0507-AEX ARP-012-1AA-F0507-AEX ARP-012-1BA-F0507-AEX ARP-012-1CA-F0507-AEX ARP-012-1DA-F0507-AEX
020 ARP-020-2AA-F0700-AEX ARP-020-1AA-F0700-AEX ARP-020-1BA-F0700-AEX ARP-020-1CA-F0700-AEX ARP-020-1DA-F0700-AEX
035 ARP-035-2AA-F0710-AEX ARP-035-1AA-F0710-AEX ARP-035-1BA-F0710-AEX ARP-035-1CA-F0710-AEX ARP-035-1DA-F0710-AEX
055 ARP-055-2AA-F1200-AEX ARP-055-1AA-F1200-AEX ARP-055-1BA-F1200-AEX ARP-055-1CA-F1200-AEX ARP-055-1DA-F1200-AEX
070 ARP-070-2AA-F1200-AEX ARP-070-1AA-F1200-AEX ARP-070-1BA-F1200-AEX ARP-070-1CA-F1200-AEX ARP-070-1DA-F1200-AEX
100 ARP-100-2AA-F1400-AEX ARP-100-1AA-F1400-AEX ARP-100-1BA-F1400-AEX ARP-100-1CA-F1400-AEX ARP-100-1DA-F1400-AEX
150 ARP-150-2AA-F1400-AEX ARP-150-1AA-F1400-AEX ARP-150-1BA-F1400-AEX ARP-150-1CA-F1400-AEX ARP-150-1DA-F1400-AEX
250 ARP-250-2AA-F1600-AEX ARP-250-1AA-F1600-AEX ARP-250-1BA-F1600-AEX ARP-250-1CA-F1600-AEX ARP-250-1DA-F1600-AEX
400 ARP-400-2AA-F1625-AEX ARP-400-1AA-F1625-AEX ARP-400-1BA-F1625-AEX ARP-400-1CA-F1625-AEX ARP-400-1DA-F1625-AEX
