Компактный пневмоцилиндр. Серия 14Пневмоцилиндры с круглым профилем. Серия 42

Круглые пневмоцилиндры. Серия 27
Увеличить

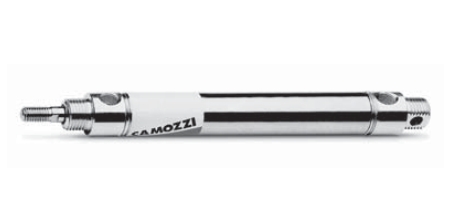

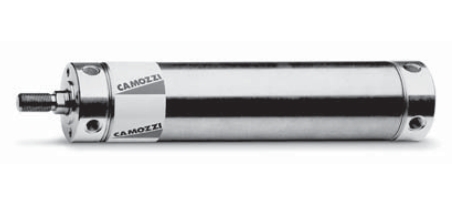

Круглые пневмоцилиндры. Серия 27




Круглые пневмоцилиндры из нержавеющей стали.
Серия 27

Двустороннего действия, магнитные.
Ø 20, 25, 32, 40, 50, 63 мм.


Camozzi. Магнитные цилиндры. Серия 27

Посмотреть стоимость
и наличие
круглых пневмоцилиндров. Серия 27



Просмотреть цены на круглые пневмоцилиндры. Серия 27




- Компактные размеры

- Круглый профиль

- Различные способы крепления

- Регулируемое демпфирование в конце хода

- Точность и линейность перемещения поршня

- Простые линии удобные для мойки

- Различные отрасли применения





Пневмоцилиндр из нержавеющей стали
Серии 27
27M2A20A0010



Просмотр модели пневмоцилиндра серии 27 в 3D

Просмотр модели в 3D

Пневмоцилиндр из нержавеющей стали
Серии 27
27M2A25A0050

Просмотр модели пневмоцилиндра серии 27 в 3D

Просмотр модели в 3D



Пневмоцилиндр из нержавеющей стали
Серии 27
27M2A40A0100



Просмотр модели пневмоцилиндра серии 27 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
из нержавеющей стали
Серии 27

Просмотр каталога в pdf пневмоцилиндров серии 27

Просмотр описания пневмоцилиндров
серии 27

Скачать модель пневмоцилиндра серии 27 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 27 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 27 в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры серии 27

Паспорт на пневмоцилиндры
серии 27

Скачать чертеж пневмоцилиндра серии 27 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 27 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 27 в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 27

Таблица усилий пневмоцилиндров



Круглые пневмоцилиндры Серии 27 характеризуются минимальными габаритными размерами и простыми линиями в конструкции. Идеальны для применения в оборудовании с повышенными гигиеническими требованиями. Отсутствие сложных поверхностей и глухих отверстий обеспечивает легкую мойку. Гильза и шток изготовлены из нержавеющей стали, крышки - алюминиевые.

Применение новых технологий позволило создать ряд универсальных и надежных цилиндров. Метод прецизионного закрепления трубы на крышках обеспечивает точное взаимное расположение подвижных деталей и максимально снижает трение и износ. В цилиндрах применяется встроенное механическое демпфирование в конце хода для уменьшения шума и исключения больших ударных нагрузок.

На поршне пневмоцилиндров из нержавеющей стали Серии 27 устанавливается магнитное кольцо. Текущее положение поршня можно отслеживать магнитными датчиками положения.

Основные модели круглых цилиндров Серии 27 поддерживаются на складе, при отсутствии срок поставки составляет 21 - 30 дней.



Общие характеристики пневмоцилиндров Серии 27




Конструкция

фланцевый

Действие

только двусторонний

Материал

алюминиевые крышки, труба, шток и поршень из нержавеющей стали, уплотнения поршня - NBR, уплотнения штока - полиуретан

Варианты крепления

гайки на крышках, цапфы или резьбовые оси, лапы, кронштейны

Диаметр

Ø 20, 25, 32, 40, 50, 63

Ход (min-max)

10 - 1000 мм

Рабочее давление

1 - 10 бар

Рабочая температура

-20°C ÷ 80°C

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с

Специальные исполнения

отсутствуют

Гарантия

1 год или 16 000 км.

Срок поставки

21 - 30 дней



Кодировка для заказа пневмоцилиндров Серии 27



27

M

2

A

20

A

0050



27

Серия
M Модификация:
M = задняя крышка с боковым подводом воздуха и отверстием для подвески, для Ø 20, 25, 32, 40
T = задняя крышка с торцевым подводом, для Ø 20, 25, 32, 40
U = задняя крышка с боковым подводом воздуха, стандарт для Ø 20, 25, 32, 40, 50, 63

2

Действие:
2 = двусторонний

A

Материалы:
A = шток и гильза из нержавеющей стали
20

Диаметр:

Ø 20 мм
Ø 25 мм
Ø 32 мм
Ø 40 мм
Ø 50 мм
Ø 63 мм

A Тип крепления:
A = стандартный
0050

Ход:
10 - 1000 мм.



Таблица значений стандартного хода для пневмоцилиндров Серии 27

Пневмоцилиндры Серии 27 доступные для заказа

Ø 10 25 40 50 80 100 125 160 200 250 300 320 400 500
20 27M2A20A0010 27M2A20A0025 27M2A20A0040 27M2A20A0050 27M2A20A0080 27M2A20A0100 27M2A20A0125 27M2A20A0160 27M2A20A0200 27M2A20A0200 27M2A20A0300 27M2A20A0320 27M2A20A0400 27M2A20A0500
25 27M2A25A0010 27M2A25A0025 27M2A25A0040 27M2A25A0050 27M2A25A0080 27M2A25A0100 27M2A25A0125 27M2A25A0160 27M2A25A0200 27M2A25A0250 27M2A25A0300 27M2A25A0320 27M2A25A0400 27M2A25A0500
32 27M2A32A0010 27M2A32A0025 27M2A32A0040 27M2A32A0050 27M2A32A0080 27M2A32A0100 27M2A32A0125 27M2A32A0160 27M2A32A0200 27M2A32A0250 27M2A32A0300 27M2A32A0320 27M2A32A0400 27M2A32A0500
40 27M2A40A0010 27M2A40A0025 27M2A40A0040 27M2A40A0050 27M2A40A0080 27M2A40A0100 27M2A40A0125 27M2A40A0160 27M2A40A0200 27M2A40A0250 27M2A40A0300 27M2A40A0320 27M2A40A0400 27M2A40A0500

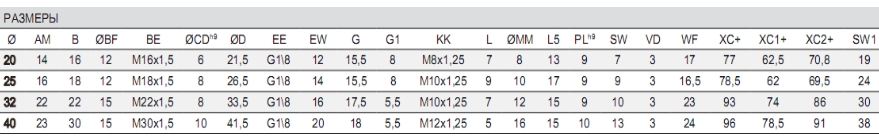

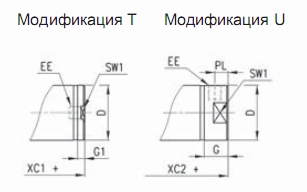

Габаритные размеры пневмоцилиндров Серии 27
Габаритные размеры пневмоцилиндров серии 27
Габаритные размеры пневмоцилиндров серии 27
Габаритные размеры пневмоцилиндров серии 27

(+ добавить ход)

Габаритные размеры пневмоцилиндров серии 27

Габаритные размеры пневмоцилиндров Серии 27
Габаритные размеры пневмоцилиндров серии 27
Габаритные размеры пневмоцилиндров серии 27

(+ добавить ход)

Габаритные размеры пневмоцилиндров серии 27
