Компактный пневмоцилиндр. Серия 14




Компактные миницилиндры
Серия 14

Одностороннего действия
Ø 6, 10, 16 мм.
Ход 5, 10, 15 мм.
С быстроразъемным соединением Ø 4 или резьбой M5


Camozzi. Пневмоцилиндр Серия 14

Посмотреть стоимость
и наличие
компактные миницилиндры, серия 14



Просмотреть цены на компактные миницилиндры, серия 14




- Компактное исполнение

- Простой монтаж

- Гладкий шток или резьба на конце штока

- Резьбовой корпус



Пневмоцилиндр
Серии 14
14N1A06A05



Просмотр модели пневмоцилиндра серии 14 в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии 14
14N1A06B10

Просмотр модели пневмоцилиндра серии 14 в 3D

Просмотр модели в 3D



Пневмоцилиндр
Серии 14
14N1M16A15



Просмотр модели пневмоцилиндра серии 14 в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
Серии 14

Просмотр каталога в pdf пневмоцилиндров серии 14

Просмотр описания миницилиндров серии 14

Скачать модель пневмоцилиндра серии 14 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 14 в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии 14 в формате IGES

Скачать модель в IGES

Просмотр паспорта на компактные миницилиндры серии 14

Паспорт на миницилиндры
серии 14

Скачать чертеж пневмоцилиндра серии 14 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 14 в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 14 в формате DWG

Скачать чертеж в DWG







Компактные миницилиндры Серии 14 одностороннего действия с пружинным возвратом предназначены для монтажа в ограниченном пространстве. Конструкция цилиндров позволяет собирать их в блоки или вворачивать непосредственно в несущие элементы конструкции.

В задней крышке цилиндра имеется присоединительное отверстие M5 или быстроразъемное соединение Ø 4.
Цилиндры могут поставляться с гладким штоком или с резьбой на конце штока.
Величины ходов штоков указаны в таблице.

Благодаря миниатюрным размерам цилиндры Серии 14 широко используются в текстильном оборудовании и в технологиях микроэлектроники.

Основные модели миницилиндров серии 14 поддерживаются на складе, при отсутствии срок поставки составляет от 21 до 30 дней.



Общие характеристики пневмоцилиндров Серии 14




Конструкция

компактный, немагнитный

Действие

односторонний

Материал

корпус - латунь ОТ 58, уплотнения NBR, остальное - нержавеющая сталь

Варианты крепления

посредством резьбы на корпусе

Диаметр поршня

Ø 6, 10, 16 мм

Ход штока

5, 10, 15 мм

Рабочее давление

2,5 ÷ 8 бар

Рабочая температура

-20°C ÷ 80°C

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Подвод воздуха

резьба M5, трубка Ø 4мм.

Гарантия

1 год или 16 000 км

Срок поставки

на складе, при отсутствии - срок поставки 21 - 30 дней



Кодировка для заказа пневмоцилиндров Серии 14



14

N

1

A

06

A

05



14

Серия
N Модификация:
N =
стандартный

1

Действие:
1 = односторонний

A

Присоединение:
A = с быстроразъемным соединением
M = резьба M5
06

Диаметры:
Ø 6 мм.
Ø 10 мм.
Ø 16 мм.

A Модификация:
A = с гладким штоком
B = с резьбой на конце штока
05

Ход:
фиксированный - 5, 10, 15 мм.



Таблица стандартных ходов пневмоцилиндров одностороннего действия Серии 14

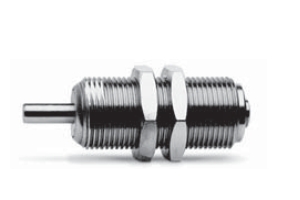

Компактные миницилиндры с гладким штоком с быстроразъемным соединением Серии 14 доступные для заказа

Ø 5 10 15
6 (14N1A06A05) (14N1A06A10) (14N1A06A15)
10 (14N1A10A05) (14N1A10A10) (14N1A10A15)
16 (14N1A16A05) (14N1A16A10) (14N1A16A15)

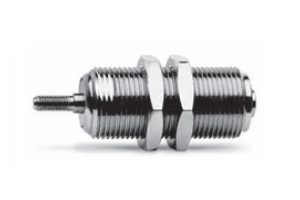

Компактные миницилиндры с резьбой на конце штока с быстроразъемным соединением Серии 14 доступные для заказа

Ø 5 10 15
6 (14N1A06B05) (14N1A06B10) (14N1A06B15)
10 (14N1A10B05) (14N1A10B10) (14N1A10B15)
16 (14N1A16B05) (14N1A16B10) (14N1A16B15)

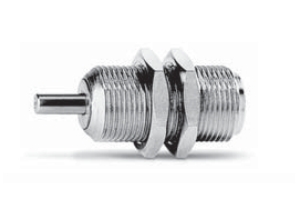

Компактные миницилиндры с гладким штоком с резьбой M5 Серии 14 доступные для заказа

Ø 5 10 15
6 (14N1M06A05) (14N1M06A10) (14N1M06A15)
10 (14N1M10A05) (14N1M10A10) (14N1M10A15)
16 (14N1M16A05) (14N1M16A10) (14N1M16A15)

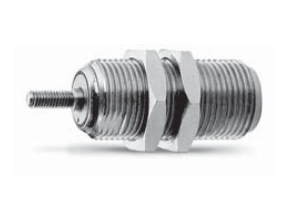

Компактные миницилиндры с резьбой на конце штока с резьбой M5 Серии 14 доступные для заказа

Ø 5 10 15
6 (14N1M06B05) (14N1M06B10) (14N1M06B15)
10 (14N1M10B05) (14N1M10B10) (14N1M10B15)
16 (14N1M16B05) (14N1M16B10) (14N1M16B15)

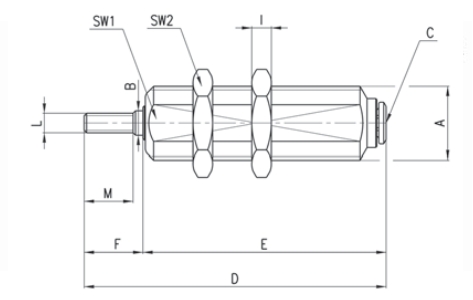

Пример монтажа миницилиндров
Пример монтажа миницилиндров серии 14
Таблица усилий на штоке цилиндров Серии 14
Таблица усилий на штоке цилиндров серии 14
Компактные миницилиндры с гладким штоком с быстроразъемным соединением Серии 14
Компактные миницилиндры с гладким штоком с быстроразъемным соединением Серии 14
Компактные миницилиндры с гладким штоком с быстроразъемным соединением Серии 14
Компактные миницилиндры с гладким штоком с быстроразъемным соединением Серии 14
Компактные миницилиндры с резьбой на конце штока с быстроразъемным соединением Серии 14
Компактные миницилиндры с резьбой на конце штока с быстроразъемным соединением Серии 14
Компактные миницилиндры с резьбой на конце штока с быстроразъемным соединением Серии 14
Компактные миницилиндры с резьбой на конце штока с быстроразъемным соединением Серии 14
Компактные миницилиндры с гладким штоком с резьбой M5 Серии 14
Компактные миницилиндры с гладким штоком с резьбой M5 Серии 14
Компактные миницилиндры с гладким штоком с резьбой M5 Серии 14
Компактные миницилиндры с гладким штоком с резьбой M5 Серии 14
Компактные миницилиндры с резьбой на конце штока с резьбой M5 Серии 14
Компактные миницилиндры с резьбой на конце штока с резьбой M5 Серии 14
Компактные миницилиндры с резьбой на конце штока с резьбой M5 Серии 14
Компактные миницилиндры с резьбой на конце штока с резьбой M5 Серии 14
