Соленоиды серии B80Серия 3 Plug-In

Соленоиды серии B90
Увеличить


Соленоиды серии B90




Соленоиды (катушки) для электропневматических клапанов.
Модели B92, B93, B9B, B9D, B9E

Напряжение: 12V DC, 24V DC, 24V AC, 110V AC, 220V AC
DIN 43650 (версия A)
Рабочий режим: 100%


Соленоиды Camozzi модели B92, B93, B9B, B9D, B9E


- Высокая защита корпуса соленоида от влажности

- Степень защиты IP65 c дополнительным разъемом

- Надежность, подтвержденная годами на российских предприятиях

- 100% выходное тестирование каждого соленоида

- Невысокая стоимость

- Постоянное наличие на складе

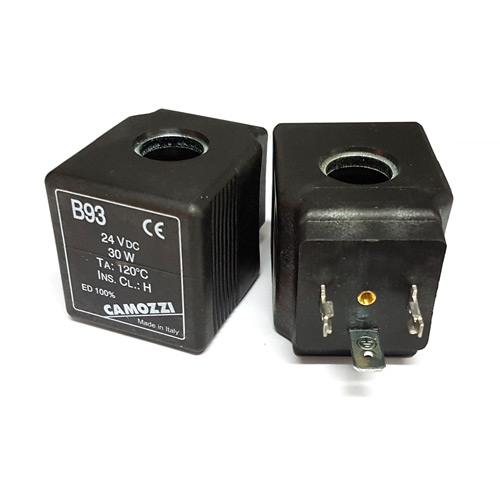

Соленоид Camozzi. Модель B93



Соленоид
для электропневматических распределителей Camozzi
модели B92, B93, B9B, B9D, B9E



Скачать модель катушек (соленоидов) Camozzi B92, B93, B9B, B9D, B9E в формате IGES

Скачать модель соленоида в IGES

Посмотреть стоимость
и наличие
соленоидов



Просмотреть цены на соленоиды camozzi B72, B73, B7B, B7D, B7E





Описание
соленоидов
моделей B92, B93, B9B, B9D, B9E



Просмотр паспорта на соленоиды моделей B92, B93, B9B, B9D, B9E

Паспорт на соленоиды серии B90

Скачать модель катушек (соленоидов) Camozzi B92, B93, B9B, B9D, B9E в формате DWG

Скачать чертеж соленоида в DWG Просмотр цены
(нажмите на рубль)




Соленоид предназначен для создания электромагнитного поля, втягивающего запорный элемент клапана с электропневматическим управлением.
Электромагнитная катушка залита самогасящимся компаундом повышенной плотностью. Серия B90 применяется с запорными клапанами прямого действия. Соленоиды серии B90 допускается использовать при стандартной и повышенной влажности.

Соленоиды серии B90 представлены моделями на наиболее распространенное напряжение: 12V AC, 24V DC, 24V AC, 110V AC, 220V AC.

Возможно применять соленоиды на уже работающих клапанах компаний ASCO, Burkert, Danfoss и других производителей. Для подбора мы указываем технические характеристики и полные габаритные размеры соленоидов серии B90.

Соленоиды моделей B92, B93, B9B, B9D, B9E всегда в наличии на складе.

Общие характеристики соленоидов B92, B93, B9B, B9D, B9E

Напряжение соленоидов

модель B92 - 12 VDC (постоянный ток)
модель B93 - 24 VDC (постоянный ток)
модель B9B - 24 VAC (переменный ток)
модель B9D - 110 VAC (переменный ток)
модель B9E - 220 VAC (переменный ток)

Допустимый разброс напряжений

DC - ±10%
AC - ±15%

Степень защиты

IP65 с дополнительным разъемом

Температура

-55°C ÷ +80°C

Соединение

биполярный плюс, земля - DIN 43650 (версия A)

Изоляция

класс H (180°C)

Стандартный ответный разъем

модель 124-800

Разъем со светодиодом и варистором

для соленоида B92 - отсутствует
для соленоида B93 - модель 124-701
для соленоида B9B - модель 124-701
для соленоида B9D - модель 124-702
для соленоида B9E - модель 124-703

Среда эксплуатации

среда с умеренной и повышенной влажностью

Гарантия

1 год

Вес

240 гр.

Срок поставки

в наличии



Технические характеристики соленоидов B92, B93, B9B, B9D, B9E

Кодировка соленоида

Напряжение

Мощность / ток

B92

12V DC

30 W

B93

24V DC

30 W

B9B

24V AC

29 VA

B9D

110V AC

29 VА

B9E

220V AC

29 VA



Электрическая схема подключения катушек B92, B93, B9B, B9D, B9E

При подключении соленоидов не имеет значение полярность напряжения.
К примеру, для катушки B93 на контакт 1 можно подать +24V DC, а на контакт 2 подать минус или наоборот. Нижний контакт используется исключительно для заземления.

Электрическая схема подключения соленоидов B93, B9B, B9D, B9E

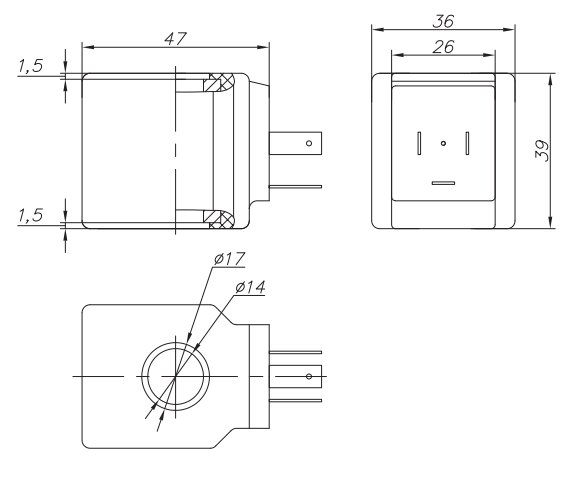

Габаритные размеры соленоидов соленоидов B92, B93, B9B, B9D, B9E

Габаритные размеры соленоидов B92, B93, B9B, B9D, B9E
