Соленоиды серии B80




Соленоиды (катушки) для электропневматических клапанов.
Модели B82, B83, B8B, B8D, B8E

Напряжение: 12V DC, 24V DC, 24V AC, 110V AC, 220V AC
DIN 43650 (версия A)
Рабочий режим: 100%

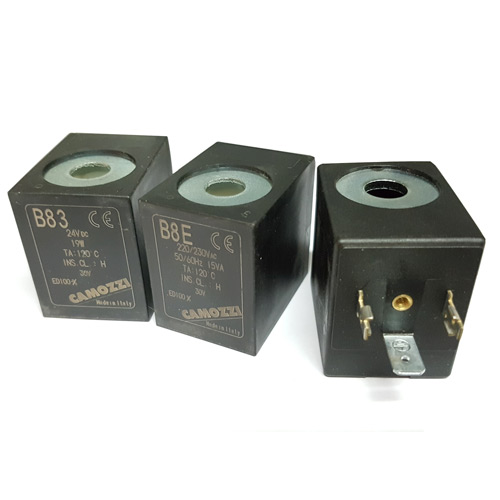

Соленоиды Camozzi модели B82, B83, B8B, B8D, B8E


- Высокая защита корпуса соленоида от влажности

- Степень защиты IP65 c дополнительным разъемом

- Надежность, подтвержденная годами на российских предприятиях

- 100% выходное тестирование каждого соленоида

- Невысокая стоимость

- Постоянное наличие на складе


Соленоид Camozzi. Модель B83



Соленоид
для электропневматических распределителей Camozzi
модели B82, B83, B8B, B8D, B8E



Скачать модель катушек (соленоидов) Camozzi B82, B83, B8B, B8D, B8E в формате IGES

Скачать модель соленоида в IGES

Посмотреть стоимость
и наличие
соленоидов



Просмотреть цены на соленоиды camozzi B72, B73, B7B, B7D, B7E





Описание
соленоидов
моделей B82, B83, B8B, B8D, B8E



Просмотр паспорта на соленоиды моделей B82, B83, B8B, B8D, B8E

Паспорт на соленоиды серии B80

Скачать модель катушек (соленоидов) Camozzi B82, B83, B8B, B8D, B8E в формате DWG

Скачать чертеж соленоида в DWG Просмотр цены
(нажмите на рубль)




Соленоид предназначен для создания электромагнитного поля, втягивающего запорный элемент клапана с электропневматическим управлением.
Электромагнитная катушка залита самогасящимся компаундом повышенной плотностью. Серия B80 применяется с запорными клапанами серии CFB непрямого действия, тогда как соленоиды серии B80K применяются с клапанами прямого действия. Соленоиды серии B80 допускается использовать при стандартной и повышенной влажности.

Соленоиды серии B80 представлены моделями на наиболее распространенное напряжение: 12V AC, 24V DC, 24V AC, 110V AC, 220V AC.

Возможно применять соленоиды на уже работающих клапанах компаний ASCO, Burkert, Danfoss и других производителей. Для подбора мы указываем технические характеристики и полные габаритные размеры соленоидов серии B80.

Соленоиды моделей B82, B83, B8B, B8D, B8E всегда в наличии на складе.

Общие характеристики соленоидов B82, B83, B8B, B8D, B8E

Напряжение соленоидов

модель B82 - 12 VDC (постоянный ток)
модель B83 - 24 VDC (постоянный ток)
модель B8B - 24 VAC (переменный ток)
модель B8D - 110 VAC (переменный ток)
модель B8E - 220 VAC (переменный ток)

Допустимый разброс напряжений

DC - ±10%
AC - ±15%

Степень защиты

IP65 с дополнительным разъемом

Температура

-55°C ÷ +80°C

Соединение

биполярный плюс, земля - DIN 43650 (версия A)

Изоляция

класс H (180°C)

Стандартный ответный разъем

модель 124-800

Разъем со светодиодом и варистором

для соленоида B82 - отсутствует
для соленоида B83 - модель 124-701
для соленоида B8B - модель 124-701
для соленоида B8D - модель 124-702
для соленоида B8E - модель 124-703

Среда эксплуатации

среда с умеренной и повышенной влажностью

Гарантия

1 год

Вес

140 гр.

Срок поставки

в наличии



Технические характеристики соленоидов B82, B83, B8B, B8D, B8E

Кодировка соленоида

Напряжение

Мощность / ток

B82, B82K

12V DC

19 W

B83, B83K

24V DC

19 W

B8B, B8BK

24V AC

15 VA

B8D, B8DK

110V AC

15 VА

B8E, B8EK

220V AC

15 VA



Электрическая схема подключения катушек B82, B83, B8B, B8D, B8E

При подключении соленоидов не имеет значение полярность напряжения.
К примеру, для катушки B83 на контакт 1 можно подать +24V DC, а на контакт 2 подать минус или наоборот. Нижний контакт используется исключительно для заземления.

Электрическая схема подключения соленоидов B83, B8B, B8D, B8E

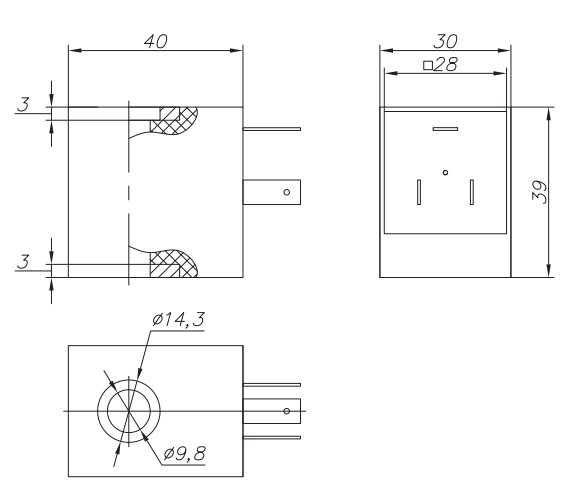

Габаритные размеры соленоидов соленоидов B82, B83, B8B, B8D, B8E

Габаритные размеры соленоидов B82, B83, B8B, B8D, B8E
