Соленоиды серии A80
Увеличить


Соленоиды серии A80




Соленоиды (катушки) для электропневматических клапанов.
Модели A83, A8B, A8D, A8E

Напряжение: 24V DC, 24V AC, 110V AC, 220V AC
DIN 43650 (версия A)
Рабочий режим: 100%


Соленоиды Camozzi модели A83, A8B, A8D, A8E


- Высокая защита корпуса соленоида от влажности

- Степень защиты IP65 c дополнительным разъемом

- Надежность, подтвержденная годами на российских предприятиях

- 100% выходное тестирование каждого соленоида

- Невысокая стоимость

- Постоянное наличие на складе


Соленоид Camozzi. Модель A83



Соленоид
для электропневматических распределителей Camozzi
модели A83, A8B, A8D, A8E



Скачать модель катушек (соленоидов) Camozzi A83, A8B, A8D, A8E в формате IGES

Скачать модель соленоида в IGES

Посмотреть стоимость
и наличие
соленоидов



Просмотреть цены на соленоиды camozzi A77, A7E





Описание
соленоидов
моделей A83, A8B, A8D, A8E



Просмотр паспорта на соленоиды модели A83, A8B, A8D, A8E

Паспорт на соленоиды серии A80

Скачать модель катушек (соленоидов) Camozzi A83, A8B, A8D, A8E в формате DWG

Скачать чертеж соленоида в DWG Просмотр цены
(нажмите на рубль)




Соленоид предназначен для создания электромагнитного поля, втягивающего запорный элемент пневмораспределителя с электропневматическим управлением.
Электромагнитная катушка залита самогасящимся компаундом повышенной плотностью. Серия A80 используется как для клапанов с нормально открытым положением, так и для стандартных распределителей. Соленоиды серии A80 допускается использовать при стандартной и повышенной влажности.

Соленоиды серии A80 представлены моделями на наиболее распространенное напряжение: 24V DC, 24V AC, 110V AC, 220V AC.

Данная серия подходит для использования на клапанах серий A, 3, 4, 9, NA.

Также вы можете применять соленоиды на уже работающих клапанах компаний FESTO, SMC, PNEUMAX и других производителей. Специально для этого мы указываем технические характеристики и полные габаритные размеры соленоидов серии А80.

Соленоиды моделей A83, A8B, A8D, A8E всегда в наличии на складе.

Общие характеристики соленоидов A83, A8B, A8D, A8E

Напряжение соленоидов

модель A83 - 24 VDC (постоянный ток)
модель A8B - 24 VAC (переменный ток)
модель A8D - 110 VAC (переменный ток)
модель A8E - 220 VAC (переменный ток)

Допустимый разброс напряжений

DC - ±10%
AC - ±15%

Степень защиты

IP65 с дополнительным разъемом

Температура

-55°C ÷ +80°C

Соединение

биполярный плюс, земля - DIN 43650 (версия A)

Изоляция

класс H (180°C)

Стандартный ответный разъем

модель 124-800

Разъем со светодиодом и варистором

для соленоида A83 - модель 124-701
для соленоида A8B - модель 124-701
для соленоида A8D - модель 124-702
для соленоида A8E - модель 124-703

Среда эксплуатации

среда с умеренной и повышенной влажностью

Гарантия

1 год

Вес

120 гр.

Срок поставки

в наличии



Технические характеристики соленоидов A83, A8B, A8D, A8E

Кодировка

Напряжение

Мощность / ток

A83

24V DC

4 W

A8B

24V AC

5 VА

A8D

110V AC

5 VA

A8E

220V AC

5 VА



Электрическая схема подключения катушек A83, A8B, A8D, A8E

При подключении соленоидов не имеет значение полярность напряжения.
К примеру, для катушки A83 на контакт 1 можно подать +24V DC, а на контакт 2 подать минус или наоборот. Нижний контакт используется исключительно для заземления.

Электрическая схема подключения соленоидов A83, A8B, A8D, A8E

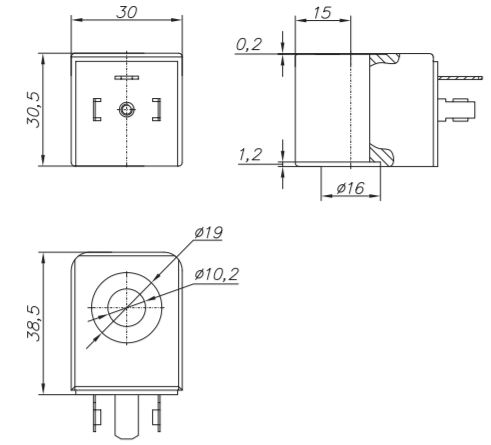

Габаритные размеры соленоидов соленоидов A83, A8B, A8D, A8E

Габаритные размеры соленоидов A83, A8B, A8D, A8E
