Модули линейного перемещения. Серии QCTF, QCBF




Модуль линейного перемещения.
Серии QCTF, QCBF

Двустороннего действия, магнитные, с направляющими.
Ø 20, 25, 32, 40 мм.


Camozzi. Пневмоцилиндр Серия QCTF, QCBF.

Посмотреть стоимость
и наличие
модулей линейного перемещения, серии QCTF, QCBF



Просмотреть цены на модули линейного перемещения, серии QCTF, QCBF




- Магнитные датчики могут быть установлены с обеих сторон

- Две модификации: с линейными шариковыми подшипниками и
подшипниками скольжения из бронзы

- Пневмоцилиндр и направляющая в одном корпусе




Пневмоцилиндр
Серии QCTF
QCTF2A032A050



Просмотр модели пневмоцилиндра серии QCTF в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии QCTF
QCTF2A040A100

Просмотр модели пневмоцилиндра серии QCTF в 3D

Просмотр модели в 3D



Пневмоцилиндр
Серии QCBF
QCBF2A040A200



Просмотр модели пневмоцилиндра серии QCBF в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
серий QCTF, QCBF

Просмотр каталога в pdf пневмоцилиндров серий QCTF, QCBF

Просмотр описания пневмоцилиндров серий QCTF, QCBF

Скачать модель пневмоцилиндра серии QCTF в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии QCTF в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии QCBF в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры из серий QCTF, QCBF

Паспорт на пневмоцилиндры
серий QCTF, QCBF

Скачать чертеж пневмоцилиндра серии QCTF в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QCTF в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QCBF в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серий QCTF, QCBF

Таблица усилий пневмоцилиндров



Модуль линейного перемещения Серии QCTF, QCBF выпускается четырех различных размеров, разработан для монтажа в ограниченном пространстве и способен воспринимать повышенную радиальную нагрузку и скручивающий момент.

Модуль линейного перемещения выпускают в двух вариантах:
- с подшипником скольжения из бронзы (модель QCTF)
- с линейным шариковым подшипником (модель QCBF)
Модель QCTF предназначена для восприятия высоких изгибающих нагрузок на шток цилиндра.
Цилиндры модели QCBF рекомендуется применять в случае необходимости высокой точности прямолинейного движения.

Амортизаторы: модуль линейного перемещения Серии QCTF, QCBF выпускается в трех различных вариантах:
А - механическое демпфирование (стандарт);
В - с двумя гидроамортизаторами, расположенными на корпусе;
С - с одним гидроамортизатором, расположенным на задней платформе.
Варианты В и С подходят для применений с большими инерционными массами.
Дизайн корпуса модуля линейного перемещения позволяет монтировать его используя крепежные отверстия, платформу или боковую поверхность.
Несколько Т-образных пазов на корпусе цилиндра позволяют устанавливать магнитные датчики в разных положениях.

Срок поставки пневмоцилиндров Серии QCTF, QCBF составляет от 21 до 30 дней.

Для пневмоцилиндров серии QCTF, QCBF возможно заказать ремкомплекты, включающие все уплотнения.



Общие характеристики пневмоцилиндров Серий QCTF, QCBF




Конструкция

компактный с направляющими
QCTF - направляющие с подшипником скольжения
QCBF - направляющие с подшипником качения

Действие

двусторонний

Материал

анодированный алюминиевый корпус, шток - нержавеющая сталь, платформа - сталь,
направляющая (QCTF) - нержавеющая сталь, направляющая (QCBF) - закаленная сталь

Варианты крепления

резьбовые и гладкие отверстия в корпусе цилиндра

Диаметр

Ø 20, 25, 32, 40 мм

Ход (min-max)

20 - 200 мм

Рабочее давление

1 - 10 бар

Рабочая температура

-20°C ÷ +80°C

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя

Скорость (без нагрузки)

минимальная - 50 мм/с, максимальная - 500 мм/с

Демпфирование в конце хода
тип А

шток выдвинут - механическое демпфирование
шток втянут - механическое демпфирование
рекомендуем избегать ситуаций, когда поршень упирается в крышку цилиндра

Демпфирование в конце хода
тип В

шток выдвинут - гидроамортизатор
шток втянут - гидроамортизатор

Демпфирование в конце хода
тип С

шток выдвинут - гидроамортизатор
шток втянут - механическое демпфирование
рекомендуем избегать ситуаций, когда поршень упирается в крышку цилиндра

Гарантия

1 год или 16 000 км.

Срок поставки

21 - 30 дней



Кодировка для заказа пневмоцилиндров Серий QCTF, QCBF



QC

T

F

2

A

020

A

050



QC

Серия
T Модификация:
T =
подшипник скольжения из бронзы
B = линейный шариковый подшипник

F

Тип установки
F - корпус с движущимися платформами
2 Действие:
2 = двусторонний (с демпфированием в обе стороны)

A

Материалы:
A = корпус - анодированный алюминий, шток - нержавеющая сталь 303,
направляющая (QCT) - нержавеющая сталь 420B, направляющая (QCB) - закаленная сталь C50
020 Диаметры:
Ø 20 мм
Ø 25 мм
Ø 32 мм
Ø 40 мм

A

Амортизаторы:
A = фиксированное механическое демпфирование (стандарт)
В = два гидроамортизатора, расположенные в корпусе
С = один гидроамортизатор, расположенный на задней платформе
(более подробная информация о пневмоцилиндрах с гидроамортизаторами указана в полном описании - в pdf файле)
050 Ход:
20, 25, 30, 40, 50, 75, 100, 125, 150, 175, 200 мм



Таблица стандартных ходов пневмоцилиндров Серий QCTF, QCBF


X
- подшипник скольжения из бронзы

V - линейный шариковый подшипник

Пневмоцилиндры Серий QCTF, QCBF доступные для заказа

Ø 20 25 30 40 50 75 100 125 150 175 200
20 X
QCTF2A020A020
V
QCBF2A020A020
  X
QCTF2A020A030
V
QCBF2A020A030
X
QCTF2A020A040
V
QCBF2A020A040
X
QCTF2A020A050
V
QCBF2A020A050
X
QCTF2A020A075
V
QCBF2A020A075
X
QCTF2A020A100
V
QCBF2A020A100
X
QCTF2A020A125
V
QCBF2A020A125
X
QCTF2A020A150
V
QCBF2A020A150
X
QCTF2A020A175
V
QCBF2A020A175
X
QCTF2A020A200
V
QCBF2A020A200
25 X
QCTF2A025A020
V
QCBF2A025A020
  X
QCTF2A025A030
V
QCBF2A025A030
X
QCTF2A025A040
V
QCBF2A025A040
X
QCTF2A025A050
V
QCBF2A025A050
X
QCTF2A025A075
V
QCBF2A025A075
X
QCTF2A025A100
V
QCBF2A025A100
X
QCTF2A025A125
V
QCBF2A025A125
X
QCTF2A025A150
V
QCBF2A025A150
X
QCTF2A025A175
V
QCBF2A025A175
X
QCTF2A025A200
V
QCBF2A025A200
32   X
QCTF2A032A025
V
QCBF2A032A025
    X
QCTF2A032A050
V
QCBF2A032A050
X
QCTF2A032A075
V
QCBF2A032A075
X
QCTF2A032A100
V
QCBF2A032A100
X
QCTF2A032A125
V
QCBF2A032A125
X
QCTF2A032A150
V
QCBF2A032A150
X
QCTF2A032A175
V
QCBF2A032A175
X
QCTF2A032A200
V
QCBF2A032A200
40   X
QCTF2A040A025
V
QCBF2A040A025
    X
QCTF2A040A050
V
QCBF2A040A050
X
QCTF2A040A075
V
QCBF2A040A075
X
QCTF2A040A100
V
QCBF2A040A100
X
QCTF2A040A125
V
QCBF2A040A125
X
QCTF2A040A150
V
QCBF2A040A150
X
QCTF2A040A175
V
QCBF2A040A175
X
QCTF2A040A200
V
QCBF2A040A200

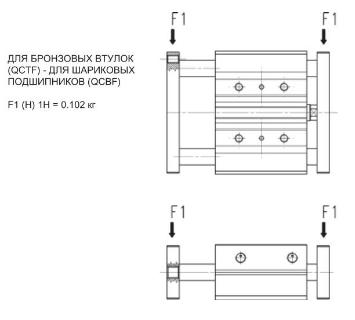

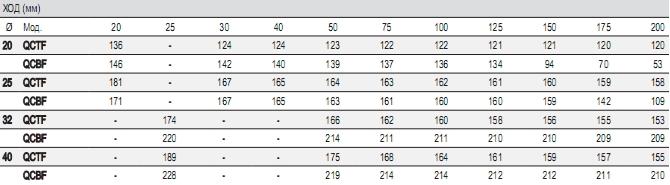

Таблица максимально допустимой нагрузки (F) на одной платформе для пневмоцилиндров Серий QCTF, QCBF
Таблица максимально допустимой нагрузки (F) для цилиндров серий QCTF, QCBF
Таблица максимально допустимой нагрузки (F) для цилиндров серий QCTF, QCBF

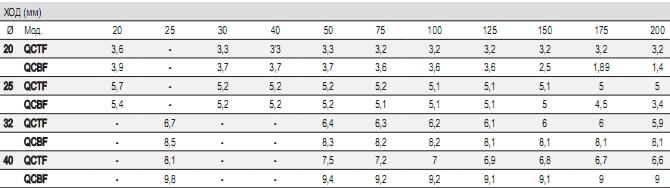

Таблица максимально допустимого скручивающего момента (M) для пневмоцилиндров Серий QCTF, QCBF
Таблица максимально допустимого скручивающего момента (M) для цилиндров серий QCTF, QCBF
Таблица максимально допустимого скручивающего момента (M) для цилиндров серий QCTF, QCBF

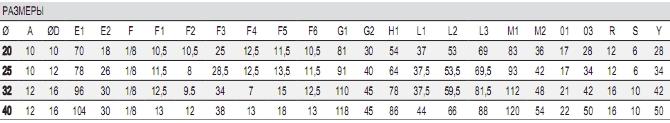

Габаритные размеры пневмоцилиндров Серий QCTF, QCBF
Мод. QCTF2A, QCBF2A
Габаритные размеры пневмоцилиндров Серий QCTF, QCBF

(+ добавить ход)
(++ добавить ход дважды)

Габаритные размеры пневмоцилиндров Серий QCTF, QCBF
Габаритные размеры пневмоцилиндров Серий QCTF, QCBF



Кодировки ремкомплектов пневмоцилиндров Серий QCTF, QCBF



Ø Наименование
стандартных ремкомплектов
пневмоцилиндров Серий QCTF, QCBF
20 K02-QC20
25 K02-QC25
32 K02-QC32
40 K02-QC40

Доступен

Обычно отгружается в течение:
